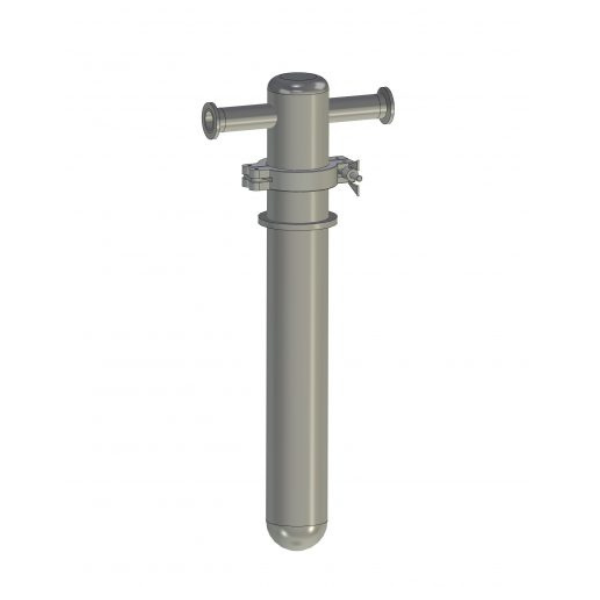

Confira - Armadilhas Frias - Dedo de resfriamento V2A S54K16-Z / S54K25-Z
Descrição
Aplicação:
- Purificação de gases por condensação, por exemplo, em sistemas de vácuo
Vantagens:
- Feito de aço inoxidável 1.4301
- Alta resistência química
- Alta resistência térmica
- Design simples e econômico
- Troca rápida possível
- Duas partes
- Faixa de pressão: Vácuo até 10-6 mbar, pressão até 3 bar de sobrepressão
Execuções:
- KF NW16 = flange pequeno
- KF NW25 = flange pequeno
- Dimensões especiais
- Conexões especiais
Armadilha Fria de duas partes
Um design especial são as armadilhas frias de duas partes na versão padrão, com um flange KF NW 50 como peça de conexão. Com esta armadilha fria, o compartimento de condensado pode ser separado da parte superior da armadilha fria. Isso facilita muito a remoção do condensado e a limpeza da armadilha fria. Esta versão também é adequada para instalação fixa da armadilha fria em um aparelho, pois apenas a parte inferior precisa ser removida da armadilha para drenar o condensado. O conector KF NW 50 é fixado com um fecho de liberação rápida.
Tipo S54K16-Z
Dados Técnicos do Dedo de Resfriamento S 54V
Tipo S54K16-Z Tipo S54K16-Z
| Tipo | Volume de condensado | Volume do líquido de arrefecimento | Para tipo Dewar | Conexões do dedo de resfriamento | Nº do artigo |
|---|---|---|---|---|---|
| Dedo de Resfriamento S 54V-K16-Z | 200 ml | 1.6 l / 1.2 l | 18 C / DSS2000 | KF NW 16 | 17115 |
| Dedo de Resfriamento S 54V-K25-Z | 200 ml | 1.6 l / 1.2 l | 18 C / DSS2000 | KF NW 25 | 17114 |
| Dedo de Resfriamento S 54V-K16-Z-360 | 300 ml | 5 l | Type S22CAL shortened | KF NW 16 | 17108 |
| Dedo de Resfriamento S 54V-K16-Z-560 | 450 ml | 7,5 l | Type S22CAL | KF NW 16 | 17109 |
| Peças de reposição | Nº do artigo |
|---|---|
| Replacement O-ring (V2A Viton) | 17125 |
| Quick-release fastener NW50 | 17126 |
| Dewar made of glass type 18 C | 10220 |
| Support ring for type 18 C | 17116 |
| Support ring for type 18 C with CO2 grid | 17120 |
| Stainless steel dewar type DSS2000 | 2103 |
| Support ring for DSS 2000 | 17117 |
| Support ring for DSS 2000 with CO2 grille | 17121 |
| Dewar made of glass type S22CAL | 10324 |
| Dewar made of glass type S22CAL shortened | 10324-4 |
| Support ring for type 22 CAL | 1733-208 |
