Armadilha Fria - Dedo de resfriamento S29-A / SL29-A

Confira mais imagens

Confira - Armadilha Fria - Dedo de resfriamento S29-A / SL29-A

Descrição

Aplicação:

Purificação de gases por condensação, por exemplo, em sistemas de vácuo

Vantagens:

Feito de vidro borossilicato 3.3
Alta resistência química
Alta resistência térmica
Design simples e econômico
Possibilidade de troca rápida
Com bico

Execuções:

K = junta esférica retificada S29
OK = junta esférica retificada S29 com anel de vedação
GL = Rosca de vidro com oliva GL18
NW = Flange de vácuo
Dimensões especiais
Conexões especiais

Armadilhas frias simples, também conhecidas como dedos frios, são para aplicações padrão em conjunto com bombas de vácuo. A umidade ou os solventes são condensados na área de aplicação química. A armadilha fria serve para proteger a bomba de vácuo. A característica especial deste projeto é que o usuário não precisa de um tripé para segurar a armadilha fria. A armadilha fria possui uma conta com a qual é enganchada no anel de suporte do frasco Dewar. A armadilha fria pode, portanto, ser trocada de forma rápida e fácil. LN2 ou CO2 são utilizados para o resfriamento. O líquido de arrefecimento deve estar pelo menos 50 °C mais frio que a temperatura de condensação da substância.

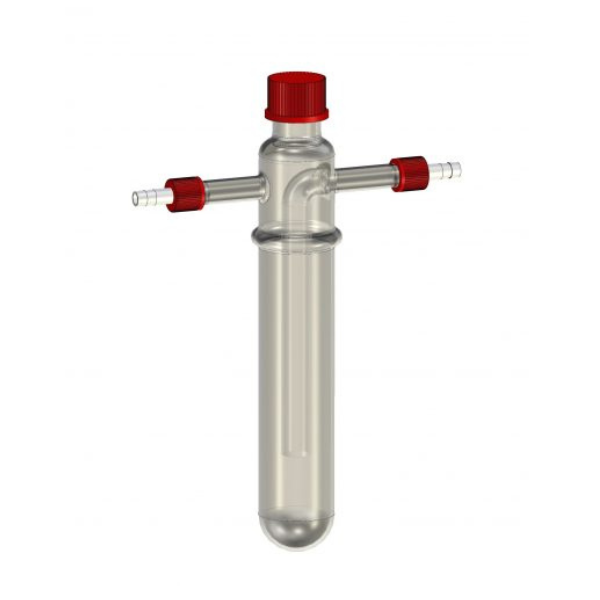

Tipo S 29 GL-A

___________________________________________________________________________________________________

Versão Curta S29-A

Tipo S 29-K-A Tipo S 29-O-A Tipo S 29-GL-A Tipo S 29-NW16-A / NW25-A

Dados Técnicos Versão Curta

Tipo	Dedos de resfriamento teoricamente. Vol. [ml]	Condensado teórico. Vol. [ml]	Refrigerante para Dewar	Tipo de conexão	Nº do artigo
S 29-K-A	150	1000	12C	Spherical ground joint S29	17375
S 29-OK-A	150	1000	12C	Spherical ground joint S29 with O-ring seal	17376
S 29-GL-A	150	1000	12C	Glass thread GL18 with olive	17377
S 29-NW16-A	150	1000	12C	Vacuum flange KF-NW16	17375-NW16
S 29-NW25-A	150	1000	12C	Vacuum flange KF-NW 25	17375-NW 25

Versão Longa SL29-A
