Descrição
Sistemas de controle automático de nível
para nitrogênio líquido
Controle automático de nível de nitrogênio líquido em um vaso Dewar
Em muitas aplicações criogênicas, como a retração de eixos e buchas em LN2, o congelamento de componentes ou amostras biológicas, o uso de LN2 como refrigerante em armadilhas frias, a calibração de sensores em LN2, etc., é importante manter um nível de líquido de LN2 constante. Isso pode ser alcançado com o Controle de Nível de LN2 da KGW-ISOTHERM. Com este Controlador de Nível de LN2, o nível de LN2 pode ser ajustado entre um sensor mínimo e máximo e mantido constante. O Controle de Nível de LN2 da KGW-ISOTHERM pode ser conectado a praticamente qualquer tanque de LN2.
O controle de nível do LN2 funciona da seguinte forma:
Se o nível do LN2 cair abaixo do sensor de mínimo, um sinal é enviado ao controlador de nível. O controlador de nível então abre uma válvula solenoide de LN2 de 24 volts, conectada ao sifão de remoção do recipiente de armazenamento de LN2. O excesso de pressão no tanque de armazenamento de LN2 força o LN2 para fora do tanque e, através de uma linha de transferência, para o recipiente de Dewar em funcionamento. O LN2 que flui para o recipiente de Dewar em funcionamento eleva o nível do líquido até que o sensor de máximo esteja imerso no LN2. Isso resfria o sensor de máximo e envia um sinal ao controlador de nível. Este então desenergiza a válvula solenoide, fechando-a e interrompendo o fornecimento de LN2. Se o nível do LN2 cair abaixo do sensor de mínimo novamente após algum tempo, o processo descrito acima é repetido.
Controle automático de nível do LN2 para dispositivos de retração manual
Para garantir conexões manuais ou automáticas por retração, é importante que o resfriamento suficiente dos componentes a serem retraídos seja sempre garantido. Ao retrair buchas ou eixos, o LN2 é geralmente usado como refrigerante. Um sistema automático de controle de nível de LN2 garante o resfriamento necessário por meio do LN2. Isso garante que o ajuste por retração funcione de forma confiável.
Controle automático de nível de LN2 para dispositivos de encolhimento manual com dois suportes para as buchas a serem encolhidas, frasco Dewar, tampa, tubo de exaustão e um recipiente de LN2 de 35 litros. Melhor. Nº 2760-35
- Recipiente de armazenamento LN2
- Sifão com válvula solenoide
- Linha de transferência
- Controlador de nível LN2
- Tubo de escape
- Suporte de soquete
- Sensor de mínimo/máximo
- Bucha a ser encolhida
- Recipiente Dewar em funcionamento
Controle automático de nível de LN2 para aplicações de armadilhas frias
Para garantir o desempenho de condensação de uma armadilha fria, é importante manter um nível de líquido de LN2 praticamente constante no frasco Dewar. Este nível constante de líquido de LN2 garante que toda a parede de congelamento de condensado da armadilha fria esteja sempre funcional e que, portanto, o volume utilizável da armadilha fria possa ser utilizado.
Controle automático de nível de LN2 com uma armadilha fria de vidro tipo SL29-GL-A, frasco Dewar, tampa, tubo de exaustão e um recipiente de LN2 de 25 litros. Melhor. Nº 2755-25
- Recipiente de armazenamento LN2
- Sifão com válvula solenoide
- Linha de transferência
- Controlador de nível LN2
- Tubo de escape
- Suporte de soquete
- Sensor de mínimo/máximo
- Bucha a ser encolhida
- Recipiente Dewar em funcionamento

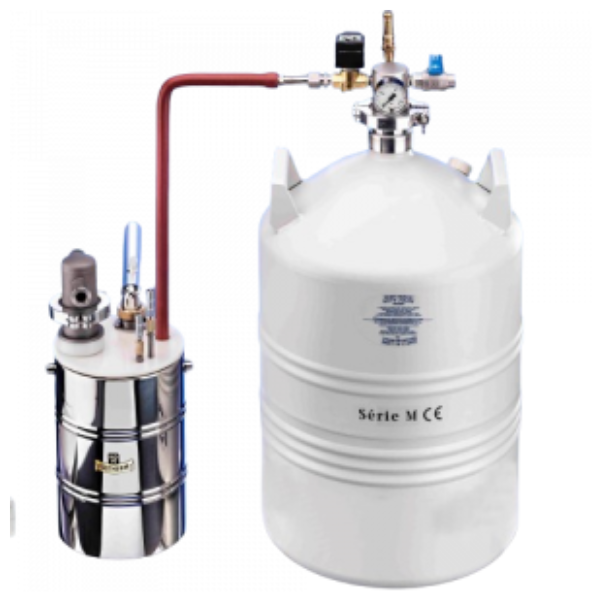

Controle automático de nível de LN2 com sifão frio de aço inoxidável tipo S 54V-K16-Z, frasco Dewar, tampa, tubo de exaustão e tanque de LN2 de 25 litros. Melhor. Nº 2750-25
- Recipiente de armazenamento LN2
- Sifão com válvula solenoide
- Linha de transferência
- Controlador de nível LN2
- Tubo de escape
- Suporte de soquete
- Sensor de mínimo/máximo
- Bucha a ser encolhida
- Recipiente Dewar em funcionamento
Exemplos de Aplicação
Controle automático de nível de LN2 em um recipiente Dewar para ensaios de tração
Controle automático de nível LN2 com dois recipientes Dewar
Dispositivo de controle de nível para nitrogênio líquido tipo CONTROLE DE NÍVEL
- Controle de nível de nitrogênio líquido (LN2) em recipientes Dewar abertos
- Dispositivo de recarga automática para nitrogênio líquido (LN2)
- O aparelho abre a válvula solenoide no tanque de abastecimento para enchimento
CONTROLE DE NÍVEL LN2:
- Unidade de controle com:
- Conexão para válvula solenoide LN2 (24 VCC)
- Monitoramento da função do sensor
Vantagens:
- Enchimento manual ou automático
- Proteção contra ruptura de cabo para os sensores
- Exibição visual do status de comutação
- Indicação acústica e visual de erro
Número do item:
- Tipo: CONTROLE DE NÍVEL LN2
- Número do item: 1301L
| Produto | Tipo | Nº do item |
|---|---|---|
| Sifão de retirada LN2 com válvula solenóide para recipiente de armazenamento com encaixe de segurança | TYPE 1 | 1304L |
| Sifão de retirada LN2 com válvula solenóide para recipiente de armazenamento sem conexão de segurança | TYPE 2 | 1305L |
| Válvula solenóide para nitrogênio líquido (LN2 DC) | 24V | 1303-DC |
| Cabo de conexão elétrica, duas peças para válvula solenóide | 1302L-K2 | |
| Sensor PT100 com cabo | 1302L | |
| Sensor PT100 encapsulado em metal (especifique o comprimento) | 1302ML length | |
| Cabo de conexão ao sensor encapsulado em metal | 1302M-KL |
- Válvula de alívio de pressão
- Sifão de remoção de LN2
- Válvula solenoide para LN2 (24 V)
- Tubo de remoção de PTFE (8x1)
- Unidade de controle Nevea
- Sensor de mín. e máx. (PT 100)
Limitador de tempo de segurança para sistemas de controle automático de nível LN2
