Ref: HSP3000 - HSP3000 - Bomba Peristáltica de Mililitros
Descrição
Os produtos da série Lead Fluid HSP3000 são usados principalmente para enchimento de alta precisão de várias soluções aquosas, com faixa de enchimento de 25 μL a 3 mL. Possuem as vantagens de alta precisão, alta repetibilidade, alta eficiência, alta limpeza, manutenção amigável e operação simples. Podem ser usadas manualmente ou automaticamente.
Fluxo: 25 μL–3000 μL
Máx.: 16 canais
Características
-
Alta precisão de enchimento, o erro é menor que ±2%.
-

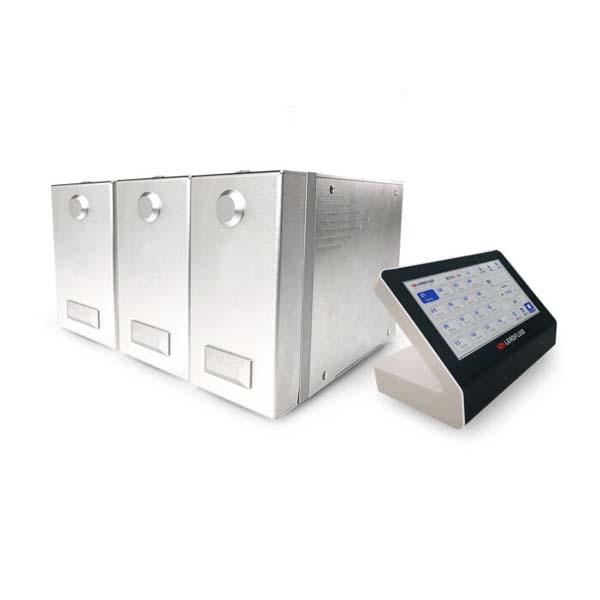

Design modular, fácil de expandir, compacto; múltiplas bombas podem ser conectadas em cascata para formar um sistema de enchimento multicanal.
-
Interface homem-máquina com entrada direta dos parâmetros de volume de líquido, fácil de operar.
-
Design de estrutura mecânica especial para alcançar a combinação perfeita de precisão, eficiência e estabilidade.
-
A eficiência de enchimento pode atingir 2 frascos por segundo.
-
Motor servo de alta precisão, grande torque e livre de manutenção.
-
Pequeno volume, estrutura de tubo pressurizado tipo mola e alta eficiência de trabalho.
-
Função de retorno de sucção, zero gotejamento, parada instantânea.
-
Agulha de enchimento em nanoescala, hidrofóbica, capaz de atingir zero suspensão de líquido.
-
O tubo da bomba é fácil de desmontar, favorecendo limpeza e esterilização; suporta CIP e SIP.
-
O desgaste do tubo da bomba é pequeno, o tempo de serviço contínuo pode alcançar 1000 horas, a taxa de atenuação em 12 horas é menor que 1%, e a manutenção é simples.
-
Pode ser operada manualmente ou utilizada com linha de produção automática.
Parâmetro Técnico
-
Faixa de enchimento: 25 μL ~ 3000 μL
-
Precisão: ±2%
-
Canal: 1 (único), até 16 canais em cascata são suportados
-
Tempo de enchimento: 0,01 ~ 999,99 s
-
Tempo de intervalo: 0,40 ~ 3600 s
-
Número de enchimentos: 1 ~ 10000, “0” ciclo infinito
-
Tubo: ID 0,5 ~ 4,8 mm
-
Display: Tela de toque colorida HD de 7 polegadas
-
Controle externo: Entrada de sinal pneumático (contato seco), saída de sinal de distribuição
-
Material da carcaça: Liga de alumínio
-
Pressão máxima: 0,15 MPa
-
Fonte de alimentação: AC 100 ~ 240 V
-
Consumo de energia: Canal único 35 W
-
Ambiente de trabalho: Temperatura 0 ~ 40 °C, umidade relativa < 80%
-
Grau IP: IP31
-
Peso do controlador: 1,5 kg
-
Peso do driver: 3,2 kg
Características Comparadas com Bomba Peristáltica Tradicional
| Características | Bomba Peristáltica Mililitro HSP3000 | Bomba Peristáltica Tradicional |
|---|---|---|
| Precisão de enchimento | O volume mínimo de enchimento é 25 μL, erro de precisão menor que ±2% | Não adequada para enchimento inferior a 100 μL; o erro de 200 μL é menor que ±3 μL |
| Eficiência de enchimento | Pode alcançar 120 frascos/minuto | A produção é inferior a 40 frascos/minuto |
| Redução de volume | Opera continuamente por 12 horas com menos de 1% de atenuação, e não requer calibração durante um dia de trabalho | O tempo de operação contínua é de 12 horas, com atenuação superior a 5%; normalmente requer calibração a cada 2 horas |
| Vida útil do tubo | Mais de 1000 horas quando opera continuamente | Entre 70 e 100 horas |
| Características | A combinação perfeita de estrutura mecânica especial e kits de tubos realiza zero líquido pendente | Estrutura tradicional; é fácil ocorrer líquido pendente na ponta da agulha |
Características Comparadas com Bomba de Êmbolo
| Características | Bomba Peristáltica Mililitro HSP3000 | Bomba de Êmbolo Cerâmico |
|---|---|---|
| Limpeza | Sem área cega, sem acúmulo de líquido; o material entra em contato apenas com o tubo limpo, sem contaminação | Área cega, acúmulo de líquido, contato entre o material e a cavidade do cabeçote, com limpeza insuficiente |
| Usabilidade | Para encher diferentes materiais basta substituir os tubos, evitando contaminação cruzada; manutenção simples e baixo custo | Uma bomba só pode encher um único material; a manutenção é complexa |
| Universalidade | O líquido pode conter esferas magnéticas e outras partículas | O líquido deve ser limpo e livre de impurezas |
| Faixa de enchimento | 25 μL ~ 3000 μL (canal único) | 0,3 ~ 100 mL / 0,5 ~ 500 mL (canal único) |
| Gotejamento | Sem gotejamento | Fácil ocorrência de gotejamento |
| Partículas soltas | Baixa força de extrusão, sem atrito mecânico, parede interna lisa sem desprendimento | Atrito mecânico contínuo, fácil desprendimento de partículas da cavidade |
Precisão e Eficiência de Enchimento HSP3000
| Tubo | Volume de Enchimento | Erro (μL) | Tempo de Dispensação | Taxa de Atenuação em 8 Horas | RPM Recomendado |
|---|---|---|---|---|---|
| 13# | 25 μL | ±0,2 μL | 0,1–0,24 s | <1% | >100 |
| 121# | 50 μL | ±0,5 μL | 0,25–0,48 s | <1% | >100 |
| 14# | 100 μL | ±1 μL | 0,22–0,41 s | <1% | >100 |
| 19# | 200 μL | ±2 μL | 0,28–0,50 s | <1% | >100 |
| 19# | 300 μL | ±2 μL | 0,21–0,33 s | <1% | >100 |
| 16# | 500 μL | ±4 μL | 0,2–0,3 s | <1% | >100 |
| 25# | 800 μL | ±8 μL | 0,19–0,30 s | <1% | >120 |
| 25# | 1 mL | ±8 μL | 0,4–0,6 s | <1% | >120 |
| 25# | 2 mL | ±16 μL | 0,44–0,7 s | <1% | >120 |
| 25# | 3 mL | ±16 μL | 0,9–1,1 s | <1% | >100 |
-
Condição de teste dos dados acima:
Em temperatura e pressão normais, com nível de água inalterado, utilizando mangueira de silicone para transmissão. A extremidade de entrada é 1 metro e a extremidade de saída é 1 metro. Todos os dados de pesagem são medidos por balança de alta precisão Sartorius com precisão de um centésimo de miligrama. -
Valores de erro e precisão são baseados em 50 conjuntos de medições contínuas e não incluem a influência da última gota.
-
Taxa de atenuação de 8 horas:
Sob condição de 60 frascos/minuto, após instalação e ajuste do equipamento, operar por 3 horas primeiro, depois registrar 10 conjuntos de dados de enchimento a cada 12 horas; operar continuamente por 5 dias e considerar o valor máximo. -
Durante o processo de enchimento, a precipitação de gases dissolvidos no líquido produz bolhas, o que tem grande impacto na precisão de enchimentos abaixo de 1000 μL. Atenção para remoção de bolhas durante o uso.
-
O direito de explicação final das informações acima pertence à Lead Fluid; consulte os engenheiros da Lead Fluid para mais detalhes.

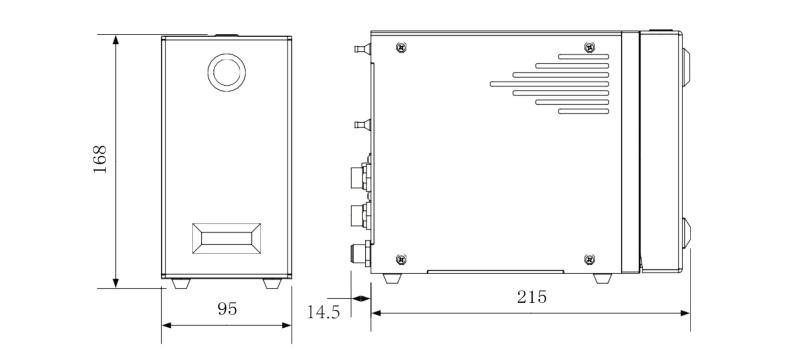

Dimensões da Bomba (mm)

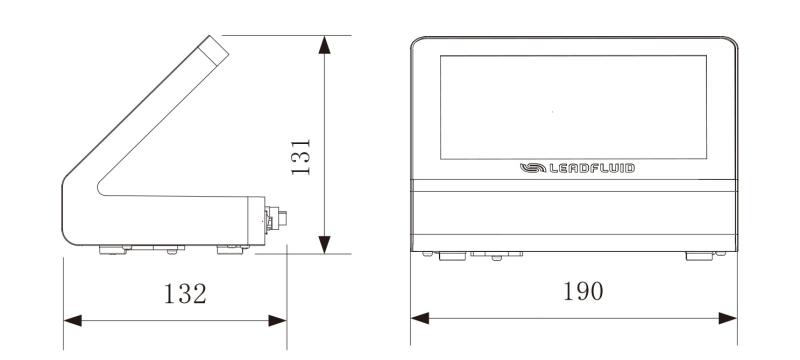

Dimensões do Controlador (mm)
Campos de aplicação:
Biofarmacêuticos, indústria alimentícia e outros.
Aplicações típicas:
Adequado para microdosagem de líquidos com esferas magnéticas, glicerol, soro de glicerol, glicerol etanol, glicerol óleo de parafina, glicerol reagentes mistos, glicerol protease K, tampões de lise celular, ureia e outras aplicações de enchimento em microescala.
