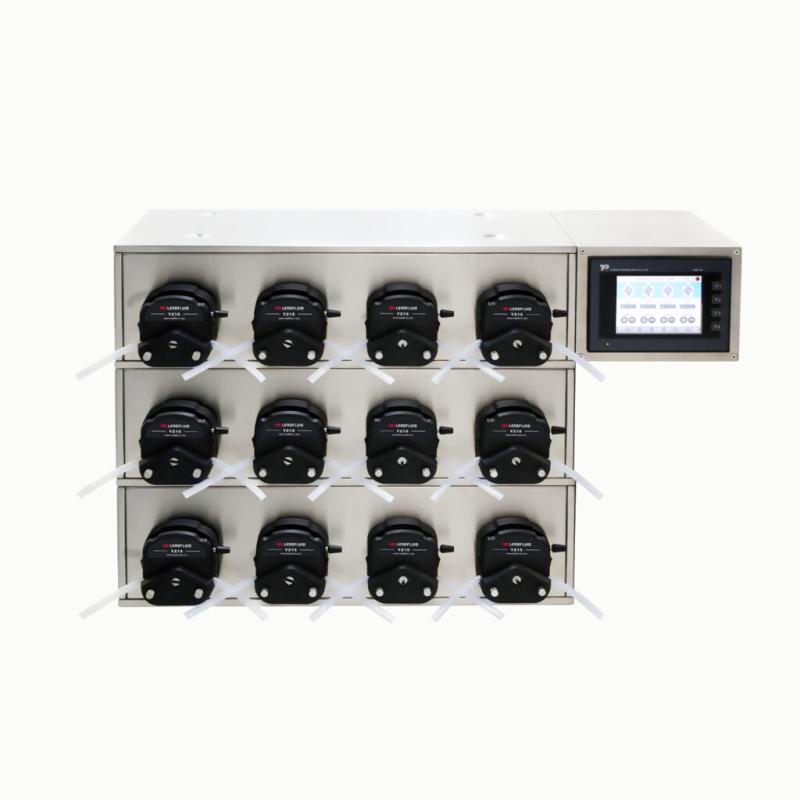

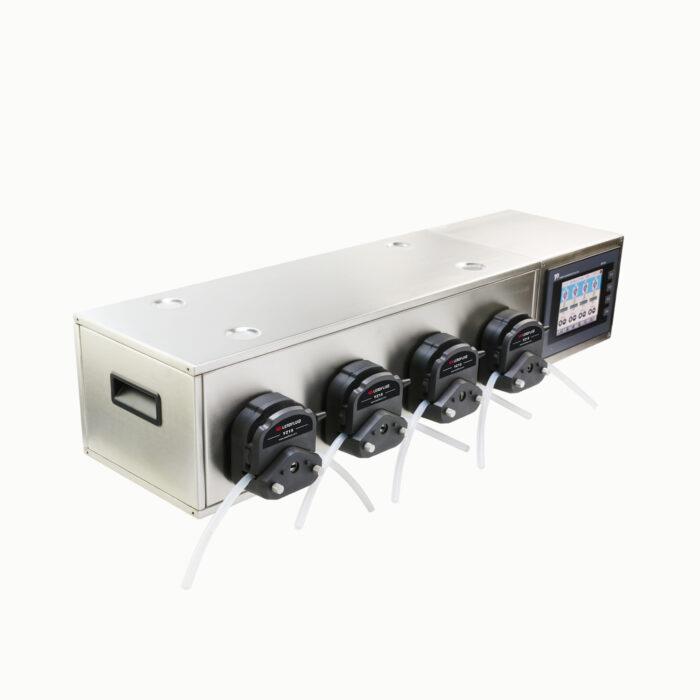

Ref: Série DS600 - Série DS600 - Sistema de Enchimento por Bomba Peristáltica
Descrição
Este produto da série é projetado para enchimento de múltiplos cabeçotes e alta precisão. Interface HMI com operação centralizada, controle individual de cada canal, precisão de enchimento ＜±1%. Não apenas para combinar com a linha de produção automática, mas também para operação manual.
Vazão: 0,1~5000 mL
Máx.: 16 Canais
Características
• Controle centralizado por interface HMI, fácil de operar.
• Motor servo de alta qualidade ou motor de passo, sistema de operação estável e eficiente e tubo garantem grandemente a precisão do enchimento.
• Sistema de calibração inteligente, reduz significativamente a carga de trabalho e melhora a eficiência.
• Ajuste fino online, conveniente para o usuário ajustar a vazão conforme o tubo envelhece.
• Função online e offline.
• Pode ser encadeado para mais canais.
• Cada canal irá parar de trabalhar quando faltar frasco.
• Carcaça de aço inoxidável, boa resistência química e fácil limpeza.
• A placa de circuito com revestimento isolante torna-a à prova de poeira e umidade.
Parâmetros Técnicos
Faixa de enchimento: 0,1~5000 mL
Tempo de enchimento: 0,1~99,99 s, resolução 0,1 s
Faixa de velocidade: 0,1~600 rpm, resolução 0,1 rpm
Canais: 2~16
Entrada de sinal: Sinal de início, sinal de falta de frasco
Saída de sinal: Estado de início e parada nível 5V
Interface externa: Terminal de linha/DB15
Alimentação elétrica: AC220V±10%, 50Hz/60Hz (padrão); AC110V±10%, 50Hz/60Hz (padrão)
Consumo de energia: ≤100W/canal
Condição de operação: Temperatura 0~40℃, umidade relativa＜80%
Grau de proteção: IP31
Dimensões: Personalizadas conforme necessidade
Peso: Personalizado conforme necessidade

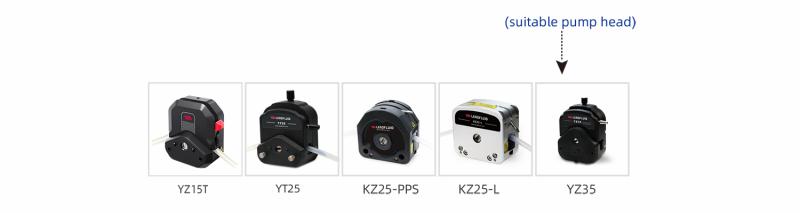

Tabela de Referência de Aplicação para Enchimento
| Tipo de Drive | Cabeçote | Tubo | Volume de Enchimento Recomendado (mL) | Tempo de Enchimento |
|---|---|---|---|---|
| Série DS600 | YZ15T | 13# 14# 19# 16# 25# 17# | 0,1～50 | 0,6~3 s |
| Série DS600 | YT25 | 15# 24# 35# 36# | 10～100 | 1~4 s |
| Série DS600 | KZ25(pps/L) | 15# 24# 35# 36# | 20～200 | 1~4 s |
| Série DS600 | YZ35 | 73# 82# | 100～1000 | 2~5 s |
Os parâmetros de vazão acima foram obtidos utilizando tubo de silicone para transferir água pura sob temperatura e pressão normais; na prática, são afetados por fatores específicos como pressão, meio etc. Acima para referência apenas.

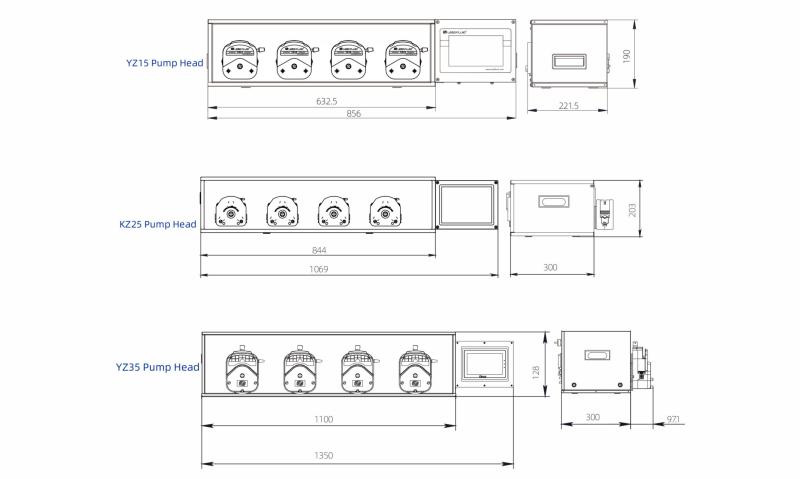

Dimensão (mm)
Áreas de Aplicação:
Biofarmacêuticos, Alimentos, Químicos e outros setores.
Aplicações Típicas:
Linhas de enchimento para produção de pó liofilizado, linhas de enchimento de líquidos orais, linhas de enchimento de desinfetantes.
