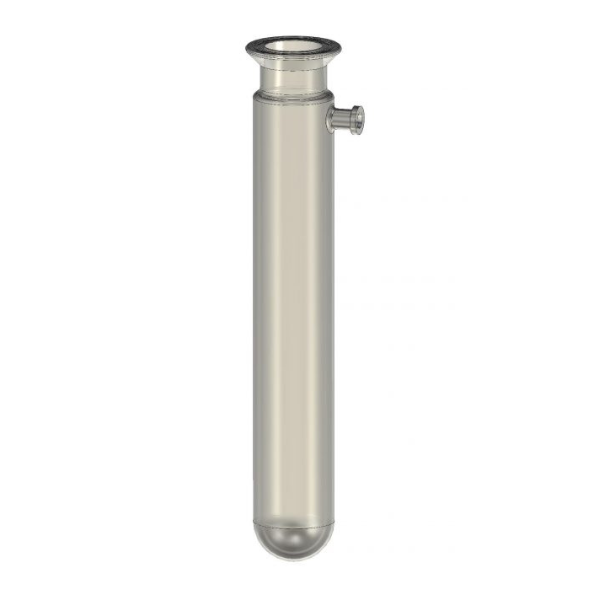

Criostatos LHe com flange de cabeça
Os criostatos de banho LHe (frascos Dewar) são feitos de vidro borossilicato 3.3, em conformidade com a norma DIN/ISO 3585 (DURAN), e são projetados para uso com hélio líquido.
Como o vidro borossilicato 3.3 (DURAN) não é estanque à difusão de hélio, os criostatos de vidro devem ser projetados de forma que possam ser pós-evacuados. Um flange de vidro NW 25 com braçadeira e anel de vedação associados é usado como conexão de vácuo padrão, de modo que a conexão à bomba de vácuo possa ser feita com pequenos componentes de flange metálicos.
Mediante solicitação, uma torneira de vidro a vácuo ou um flange metálico colado também podem ser oferecidos como flange da bomba. Os criostatos possuem um flange de anteparo com ranhura para anel de vedação como flange de cabeça.
Todos os criostatos de hélio são fabricados exclusivamente sob encomenda do cliente. Alterações dimensionais, de conexão ou de volume geralmente podem ser feitas sem custo adicional. Os criostatos LHe listados na tabela correspondem às dimensões e volumes mais comuns. Os criostatos LHe são fornecidos com faixas de visualização opostas como padrão. Obviamente, os criostatos também podem ser oferecidos com uma faixa visível ou totalmente prateados.
Diâmetro interno livre no flange da cabeça
| NW 60 | 57 mm |
| NW 100 | 97 mm |
| NW 120 | 117 mm |
| NW150 | 147 mm |
| NW 200 | 197 mm |
Dados Técnicos
| Tipo | D.I. [mm] | D.A. [mm] | H.I. [mm] | Head flange | H.F. [mm] | Volume [l] |
|---|---|---|---|---|---|---|
| LHC 1-F | 60 | 80 | 900 | NW60 | 950 | 2.0 |
| LHC 2-F | 70 | 90 | 900 | NW60 | 950 | 3.0 |
| LHC 3-F | 80 | 105 | 900 | NW60 | 950 | 4.0 |
| LHC 4-F | 99 | 120 | 900 | NW100 | 960 | 6.0 |
| LHC 5-F | 104 | 130 | 900 | NW100 | 960 | 7.0 |
| LHC 6-F | 124 | 150 | 900 | NW120 | 960 | 9.5 |
| LHC 7-F | 136 | 160 | 900 | NW150 | 975 | 11.5 |
| LHC 8-F | 158 | 185 | 900 | NW150 | 975 | 15.5 |
| LHC 9-F | 200 | 230 | 900 | NW200 | 975 | 25.0 |
