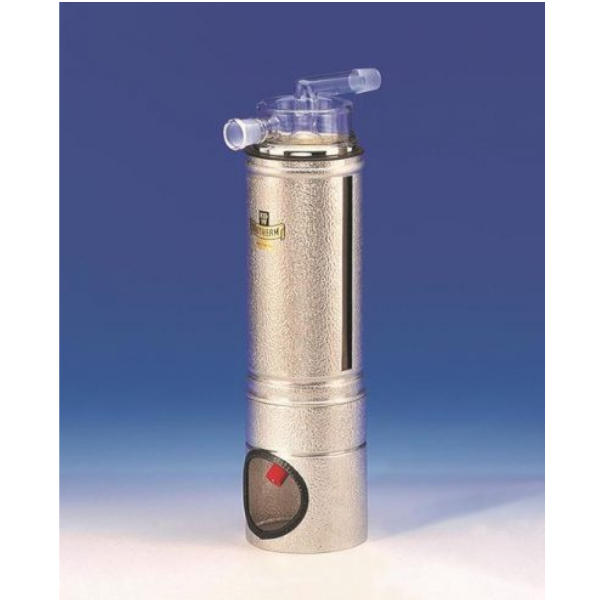

Armadilha Fria - Tipo GKF

Aplicação:

• Purificação de gases por condensação, por exemplo, em sistemas de vácuo

Vantagens:

• Defletores para condensação otimizada
• Em aço inoxidável 1.4301 (1.4404 sob encomenda)
• Alta resistência térmica

  Disponível:


• Tipo GKF:
  • Base de alumínio (padrão)
  • Proteção completa


• Com conexões especiais:
  • Por exemplo, – Flange pequeno KF NW16 / KF NW 25
  • Rosca de vidro com oliva
  • Flange DN 15-25


• Tipo GKS:
  • Inclui tripé de 4 pernas (feito sob medida)

Características de design:

• Duas com paredes de condensação resfriadas a nitrogênio (LN2)
• Vaso Dewar integrado
• Faixas visuais para observação do processo de condensação
• Dreno de condensado com anel de vedação
• Tampa protetora de alumínio
• Teor de líquido de arrefecimento: aprox. 1100 ml
• Volume de condensado: aprox. 250 ml


• Conexões:
  • Lado da bomba: junta de aterramento NS 29
  • Lado do sistema: Luva NS 29



___________________________________________________________________________________________________



Dados Técnicos
Dedo de resfriamento S 54V

Tipo S-K100-Z







Acessórios





        GL18 Oliva             Conexão de rosca Pertinax     Peça de reposição para válvula de drenagem







Descrição	Nº do artigo
GL 18 Olive	17331
GL 25 Olive	17332
Cable clamp S29	17341
Pertinax screw connection KF 10/16	17315
Pertinax screw connection KF 20/25	17316
Centering and O-ring KF 10/16	17320
Centering and O-ring KF 20/25	17321
Spare part for drain valve	17701
