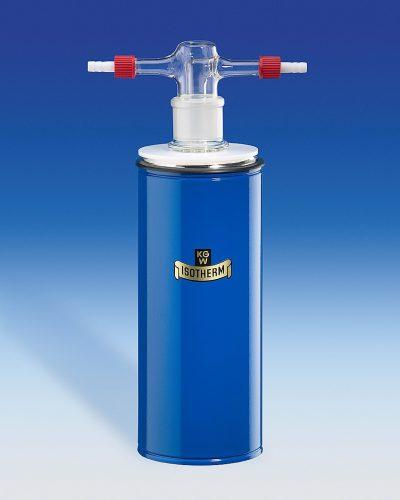

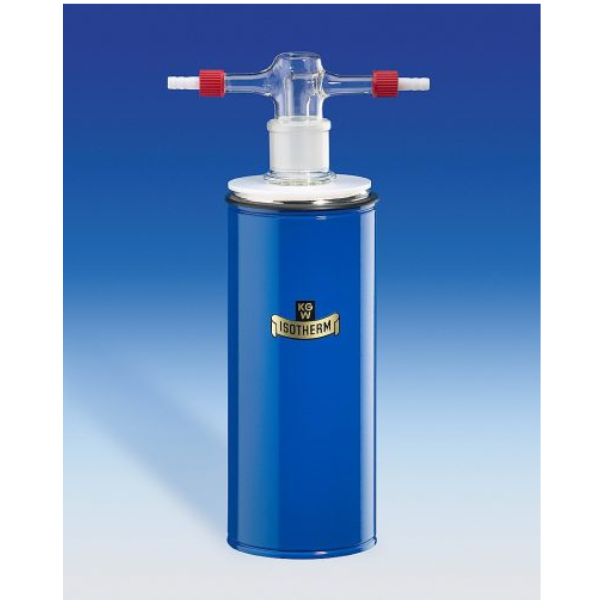

Confira - Armadilha Fria - Completa de duas peças KF 29-Z / KFL 29-Z
Descrição
Aplicação:
- Purificação de gases por condensação, por exemplo, em sistemas de vácuo
Vantagens:
- Feito de vidro borossilicato 3.3
- Alta resistência química
- Alta resistência térmica
- Design simples e econômico
- Possibilidade de troca rápida
- Duas partes
Execuções:
- K = junta esférica retificada S29
- OK = junta esférica retificada S29 com anel de vedação
- GL = Rosca de vidro com oliva GL18
- NW = Flange de vácuo
- Dimensões especiais
- Conexões especiais
Armadilhas frias simples, também conhecidas como dedos frios, são para aplicações padrão em conjunto com bombas de vácuo. A umidade ou os solventes são condensados na área de aplicação química. A armadilha fria serve para proteger a bomba de vácuo. A característica especial deste projeto é que o usuário não precisa de um tripé para segurar a armadilha fria. A armadilha fria possui uma conta com a qual é enganchada no anel de suporte do frasco Dewar. A armadilha fria pode, portanto, ser trocada de forma rápida e fácil. LN2 ou CO2 são utilizados para o resfriamento. O líquido de arrefecimento deve estar pelo menos 50 °C mais frio que a temperatura de condensação da substância.
Versão Curta S29-Z
Tipo S 29-K-Z Tipo S 29-O-Z Tipo S 29-GL-Z Tipo S 29-NW16-Z / NW25-Z
Tipo KF 29-K-Z Tipo KF 29-OK-Z Tipo KF 29-GL-Z Tipo KF 29-NW16-Z / NW25-A
Dados Técnicos Versão Curta
| Tipo | Condensado teórico Vol. [ml] | Arrefecimento teórico Vol. [ml] | Com tipo Dewar | Tipo de conexão | Nº do artigo |
|---|---|---|---|---|---|
| KF 29-K-Z | 150 | 1000 | 12C | Spherical ground joint S29 | 17400 |
| KF 29-OK-Z | 150 | 1000 | 12C | Spherical ground joint S29 with O-ring seal | 17401 |
| KF 29-GL-Z | 150 | 1000 | 12C | Glass thread GL18 with olive | 17402 |
| KF 29-NW16-Z | 150 | 1000 | 12C | Vacuum flange KF-NW 16 | 17400-NW16 |
| KF 29-NW25-Z | 150 | 1000 | 12C | Vacuum flange KF-NW 25 | 17400-NW25 |
Acessórios
/ anel de plástico de junta esférica (CrNi)
| Descrição | Nº do artigo |
|---|---|
| Dedo de resfriamento S 29-K-Z | 17405 |
| Dedo de resfriamento S 29-O-Z | 17406 |
| Dedo de resfriamento S 29-GL-Z | 17407 |
| Dedo de resfriamento S 29-NW16-A | 17405-NW16 |
| Dedo de resfriamento S 29-NW25-A | 17405-NW25 |
| Grade de CO2 | 17570 |
| Anel de plástico | 1733 |
| Dispositivo de segurança para junta de aterramento NS45/40 (CrNi) |
17353 |
| GL 18 Oliva | 17331 |
| Grampo de cabo S29 | 17341 |
| Conexão de rosca Pertinax KF 10/16 | 17315 |
| Conexão de rosca Pertinax KF 20/25 | 17316 |
| Centralizador e O-ring KF 10/16 | 17320 |
| Centralizador e O-ring KF 20/25 | 17321 |
Versão Longa KFL 29
Tipo KFL 29-K-Z Tipo KFL 29-OK-Z Tipo KFL 29-GL-Z Tipo KFL 29-NW16-Z / NW25-A
Dados Técnicos Versão Longa
| Tipo | Condensado teórico Vol. [ml] | Arrefecimento teórico Vol. [ml] | Com tipo Dewar | Tipo de conexão | Nº do artigo |
|---|---|---|---|---|---|
| KFL 29-K-Z | 250 | 2000 | 18C | Spherical ground joint S29 | 17410 |
| KFL 29-OK-Z | 250 | 2000 | 18C | Spherical ground joint S29 with O-ring seal | 17411 |
| KFL 29-GL-Z | 250 | 2000 | 18C | Glass thread GL18 with olive | 17412 |
| KFL 29-NW16-Z | 250 | 2000 | 18C | Vacuum flange KF-NW 16 | 17410-NW16 |
| KF 29-NW25-Z | 250 | 2000 | 18C | Vacuum flange KF-NW 25 | 17410-NW25 |
Acessórios
/ anel de plástico de junta esférica (CrNi)
| Descrição | Nº do artigo |
|---|---|
| SL 29-K-Z | 17415 |
| SL 29-O-Z | 17416 |
| SL 29-GL-Z | 17417 |
| SL 29-NW16-Z | 17415-NW16 |
| SL 29-NW25-Z | 17415-NW25 |
| Grade de CO2 | 17571 |
| Anel de plástico | 1733 -L |
| Dispositivo de segurança para junta de aterramento NS45/40 (CrNi) |
17353 |
| GL 18 Oliva | 17331 |
| Grampo de cabo S29 | 17341 |
| Conexão de rosca Pertinax KF 10/16 | 17315 |
| Conexão de rosca Pertinax KF 20/25 | 17316 |
| Centralizador e O-ring KF 10/16 | 17320 |
| Centralizador e O-ring KF 20/25 | 17321 |
