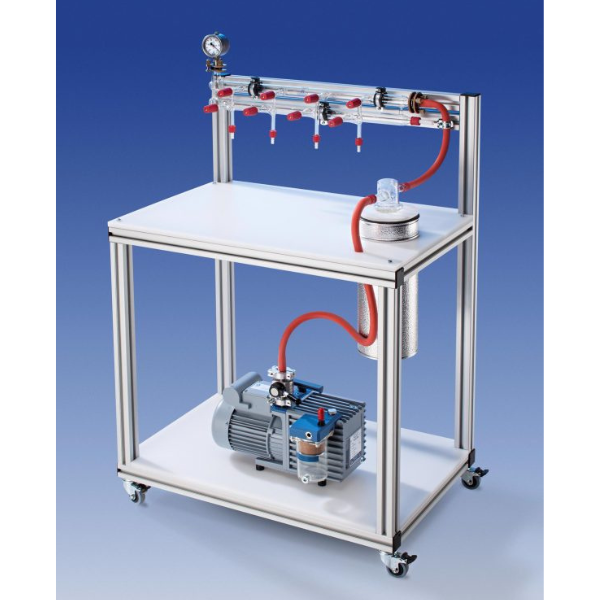

A estação de bombeamento GP 3 é uma estação de bombeamento química móvel com um coletor de ar frio e um garfo de bombeamento com linha de ventilação separada.
O garfo de bombeamento possui 4 válvulas de vácuo comutáveis individualmente e 4 válvulas de ventilação adicionais comutáveis individualmente, permitindo que cada recipiente de amostra individual seja conectado ou desconectado do garfo de bombeamento. Este projeto permite que cada recipiente de amostra individual seja desconectado da bomba de vácuo ou ventilado sem afetar o vácuo dos demais recipientes de amostra.
O tipo GP3 possui um pequeno flange KF-NW 16 com manômetro de vácuo. Um manômetro de vácuo eletrônico também pode ser conectado em vez do manômetro de vácuo. A unidade de bombeamento é fornecida sem bomba de vácuo como padrão.

Componentes
1) Mangueira de borracha com flange KF-NW 16
2) Mangueira de borracha para bocal de mangueira de 10 mm
3) Suporte para garfo de bomba
4) Bomba de vácuo (não incluída no escopo de fornecimento)
5) Armadilha fria/dedo de resfriamento KFL 29-GL (CP)
6) Conta no revestimento do recipiente Dewar
7) Garfo de bombeamento com linha de ventilação separada
8) Válvula Produran de 6 mm com anel de vedação e rosca de vidro GL18 com bocal de PTFE de 10 mm
9) Flange de vácuo com manômetro
9a) KF-NW 16 com bocal de mangueira
10) Conexão de ventilação com rosca de vidro GL18 com bocal de PTFE de 10 mm (angular)
11) Tampo da mesa em PE
12) Estrutura em perfil de alumínio
13) Quatro rodízios giratórios com freios
Dados Técnicos
- Dewar tipo 18 CAL-S com esfera
- Volume útil com coletor de frio: 2000 ml
- Volume de condensado do dedo de resfriamento: máx. 250 ml
Número do Item
- Tipo GP3 com manômetro
- Código 17530
