JP100S-(10B, 20) - Bomba Peristáltica de Transferência por Lote

As bombas peristálticas de transferência por lote Lead Fluid JP100S-(10B, 20) operam comprimindo continuamente o tubo da bomba usando rotores de alta resistência, permitindo transportar fluidos com até 80% de conteúdo sólido. Projetadas para aplicações industriais, essas bombas apresentam capacidade de sucção de até 9 metros e pressões de transmissão de 8 Bar (para modelos 10B) a 10 Bar (para modelos 20). Possuem vida útil do tubo de 2500–3000 horas e exigem manutenção simples e de baixo custo. As bombas da série Lead Fluid JP100S são uma excelente escolha para aplicações que exigem transferência de fluidos a longa distância, alta viscosidade e alto teor de sólidos.

JP100S-10B Faixa de fluxo (velocidade 15～60 rpm): 0,3～1,3 L/min
JP100S-20 Faixa de fluxo (velocidade 10～60 rpm): 1,5～9 L/min

Fluxo: ≤9 L/min
Máx.: 1 Canal

Características

• Adequada para transportar fluidos contendo substâncias corrosivas, alta viscosidade, alta densidade, alto teor de sólidos ou sensíveis à força de cisalhamento;
• Uso de tubo composto multicamadas, alta pressão de transmissão, até 10 Bar;
• A taxa de fluxo é estável, com alta precisão de transmissão;
• Capaz de transmitir fluidos a temperaturas de até 80°C;
• Capacidade de funcionamento a seco e autoescorvante, sem necessidade de válvula de retenção, sistema de lavagem e proteção contra funcionamento a seco, com capacidade máxima de sucção de até 9 metros;
• Operação reversível, sucção ou descarga de bloqueios do tubo;
• Os fluidos entram em contato apenas com o tubo da bomba, garantindo ausência de contaminação durante todo o processo, e o tubo pode ser esterilizado por alta temperatura e alta pressão;
• A manutenção rotineira é simples e geralmente requer apenas a substituição do tubo da bomba.

Parâmetros Técnicos

JP100S-10B

Diâmetro e comprimento do tubo: 10×31×450 (diâmetro interno × diâmetro externo × comprimento)
Fluxo máximo: 1,3 L/min (60 rpm)
Tráfego por minuto: 0,93 L
Modo de controle: Regulação de velocidade estepada por inversor (externo); Velocidade fixa (recomendado 42 rpm, sem necessidade de inversor de frequência)
Faixa de velocidade: 15~120 rpm (recomenda-se permanecer abaixo de 60 rpm durante operação contínua)
Resolução de velocidade: 1 Hz (com inversor de frequência)
Pressão negativa de entrada: ≤0,9 Bar
Pressão de saída: ≤8 Bar
Temperatura do fluido: <80°C
Material do tubo: Borracha Natural (NR) — Configuração padrão; Borracha Nitrílica (NBR); EPDM
Vida útil do tubo: 2500~3000 horas (sob temperatura e pressão normais, bombeando água, 42 rpm)
Consumo de lubrificante: 0,3 L
Duração efetiva do lubrificante: substituir junto com o tubo
Especificações do conector: Conexão espigão 3/8″ (aço inoxidável 304)
Tipos de motor: Motor de frequência variável (padrão); Motor à prova de explosão (opcional, com classificação ExdIIBT4)
Fonte de alimentação: Trifásico AC380V, 0,37 kW
Ambiente de trabalho: Temperatura 0–40°C, umidade relativa <80%
Grau de proteção: IP54
Dimensões (C×L×A): 385×517×307 mm
Peso: 30 kg

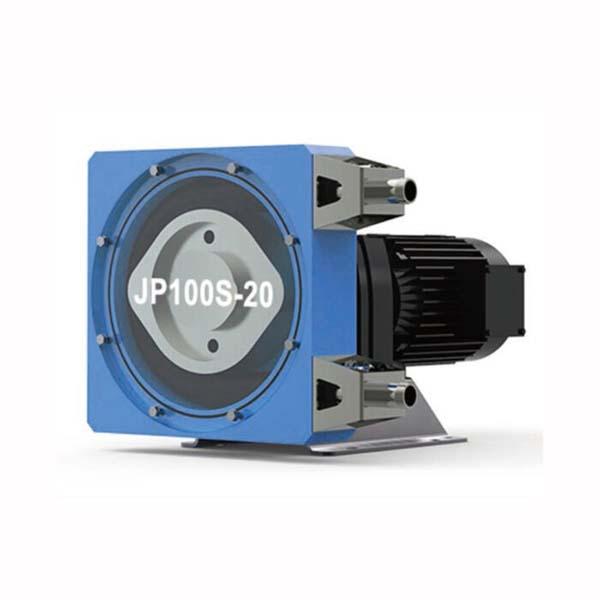

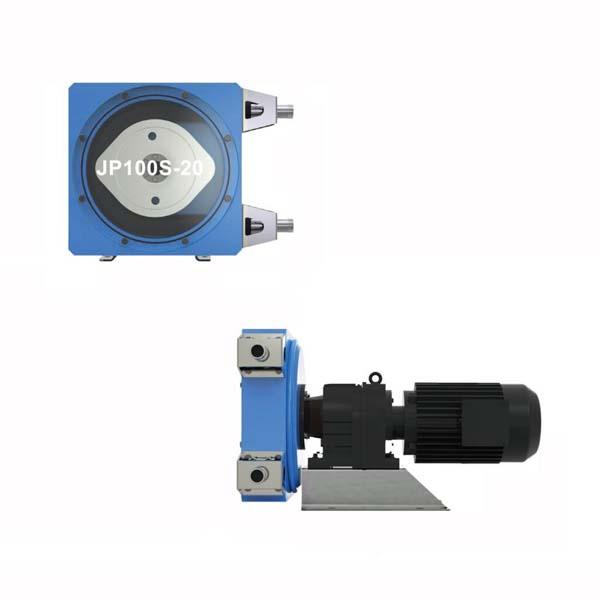

JP100S-20

Diâmetro e comprimento do tubo: 20×36×730 (diâmetro interno × diâmetro externo × comprimento)
Fluxo máximo: 9 L/min (60 rpm)
Tráfego por minuto: 6,3 L
Modo de controle: Regulação de velocidade estepada por inversor (externo); Velocidade fixa (recomendado 42 rpm, sem necessidade de inversor de frequência)
Faixa: 10~100 rpm (recomenda-se permanecer abaixo de 60 rpm durante operação contínua)
Resolução de velocidade: 1 Hz (com inversor de frequência)
Pressão negativa de entrada: ≤0,9 Bar
Pressão de saída: ≤10 Bar
Temperatura do fluido: <80°C
Material do tubo: Borracha Natural (NR) — Configuração padrão; Borracha Nitrílica (NBR); EPDM
Vida útil do tubo: 2500~3000 horas (sob temperatura e pressão normais, bombeando água, 42 rpm)
Consumo de lubrificante: 1 L
Duração efetiva do lubrificante: substituir junto com o tubo
Especificações do conector: Junta Pagoda DN20 (aço inoxidável 304)
Tipos de motor: Motor de frequência variável (padrão); Motor à prova de explosão (opcional, classificação ExdIIBT4)
Fonte de alimentação: Trifásico AC380V, 0,75 kW
Ambiente de trabalho: Temperatura 0–40°C, umidade relativa <80%
Grau de proteção: IP54
Dimensões (C×L×A): 517×385×307 mm
Peso total do equipamento: 50 kg

Seleção do tubo

Escolha o tubo de acordo com as características dos diferentes materiais; a vida útil do tubo diminui conforme a velocidade aumenta; os tubos feitos dos três materiais possuem a mesma vida útil.

Borracha Natural (NR): Comumente usada devido ao interior liso e excelente resistência ao desgaste, adequada para materiais ligeiramente corrosivos e semelhantes a polpas.
Nitrile Butadiene Rubber (NBR): Produzida por polimerização em emulsão de butadieno e acrilonitrila, apresenta forte resistência a óleos, álcalis e detergentes.
EPDM: Copolímero de etileno, propileno e pequena quantidade de dienos não conjugados; possui excelente resistência à corrosão química, especialmente a substâncias como etanol e ácidos fortes.

Tabela de Fluxo

Condições de dados: Bombeamento de água sob temperatura e pressão normais; tubos de entrada e saída com 1 metro de comprimento cada; sem diferença de altura entre a bomba e o nível do líquido.

Dimensões (mm)

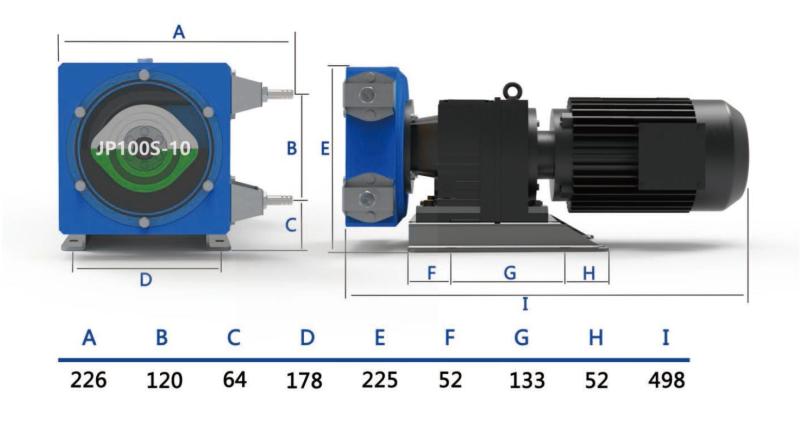

JP100S-10B

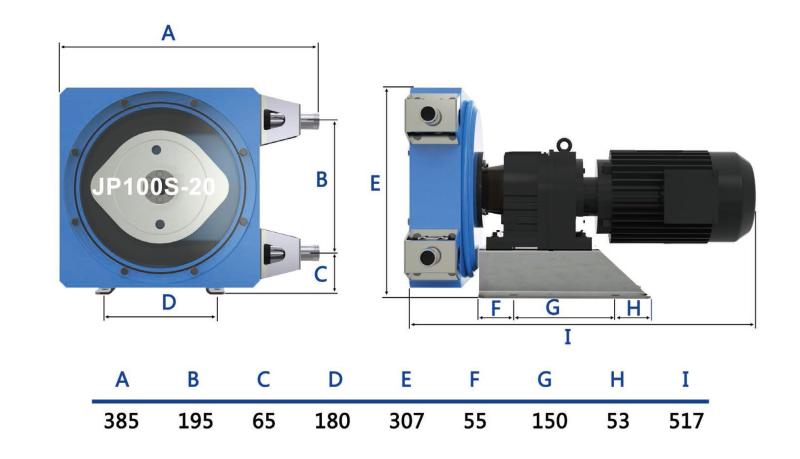

JP100S-20

Campos de Aplicação:

Indústria, Proteção Ambiental, Agricultura, Química e outros setores

Aplicações Típicas:

Transferência de líquidos de alta viscosidade, transfer de líquidos com alto teor de sólidos, transferência de alto fluxo.
