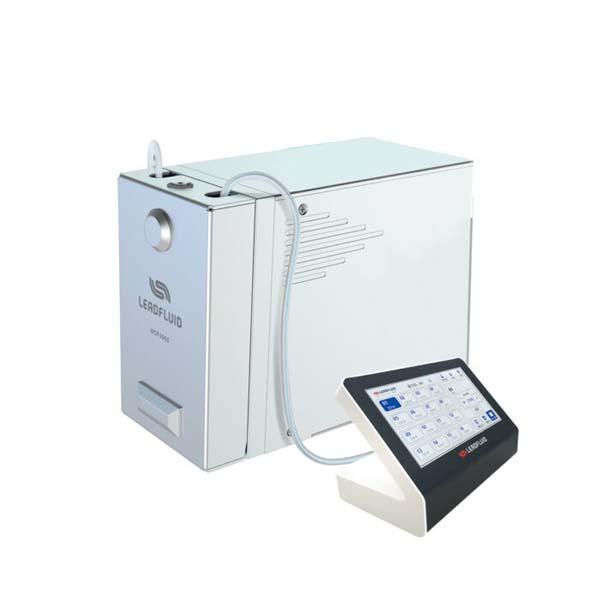

Ref: WSP3000 - WSP3000 - Bomba Peristáltica Microlitro
Descrição
Os produtos da série Lead Fluid WSP3000 são usados principalmente para enchimento de alta precisão de vários tipos e viscosidades de líquidos, com faixa de enchimento de 1μL a 3000μL. Possui as vantagens de alta precisão, alta repetibilidade, alta eficiência, alta limpeza, fácil manutenção e operação simples. Pode ser usado manualmente e automaticamente.
Fluxo: 1μL-3000μL
Máximo: 16 canais
Características
Integração eficiente, alcançando uma combinação perfeita de precisão, eficiência e estabilidade
• Tamanho compacto e design modular, capaz de conectar em cascata 16 bombas para criar um sistema de enchimento multicanal
• Motor de passo de alta precisão, alto torque, livre de manutenção
• Volume mínimo de dispensação de 1 μL, com alta precisão de enchimento
• Pode atingir empacotamento eficiente, até 120 frascos por minuto
• Adequado para diversos líquidos, incluindo esferas magnéticas, solução de glicerol etc.
Nova interface de usuário, design amigável, bonita e fácil de operar
• Função de consulta de informações, que permite visualizar convenientemente os registros de operação de cada canal
• Copiar rapidamente parâmetros para múltiplos canais
• Novo algoritmo de calibração para facilitar a calibração do volume de líquido
• Limpeza com um clique e reciclagem com um clique
• Suporte a reprodução de vídeo assistida
• Suporta atualização de firmware via unidade USB
Segurança de dados e gerenciamento inteligente de fórmulas trazem segurança da informação e operação fácil
• Dupla proteção
• Gerenciamento de permissões de usuário em três níveis
• Um sistema totalmente novo de gerenciamento de fórmulas que suporta operações como criar, excluir e nomear em chinês e inglês
• Suporte para importação e exportação de fórmulas via USB
Estrutura refinada, melhora eficiente da eficiência de enchimento e redução de perdas
• Estrutura de tubo com posicionamento por múltiplos roletes e tipo mola pode melhorar efetivamente a eficiência de enchimento
• Agulha de infusão em nível nano, zero gotejamento
• Baixo desgaste do tubo da bomba prolonga a vida útil do tubo e atrasa a atenuação do volume de enchimento
Conforto no uso
• Linha de tubos de alta limpeza, fácil desmontagem, favorável à limpeza e esterilização, suportando CIP e SIP
• Pode ser operada manualmente ou usada em conjunto com uma linha de produção automática
Parâmetros Técnicos
Faixa de enchimento: 1μL-3000μL
Precisão: 10μL±0,15, 50μL±0,15, 100μL±1, 500μL±6, 1000μL±10, 3000μL±18
Canal: 1 (único), suporta cascata de até 16 canais
Tempo de enchimento: 0,01-999,99S
Tempo de intervalo: 0,40-3600S
Número de enchimentos: 1-10000, 0 significa contínuo
Tubulação: ID 0,5-4,8mm
Display: Tela sensível ao toque colorida HD de 7 polegadas
Controle externo: Sinal de partida (contato seco), sinal de parada por falta de frasco, sinal de feedback
Material do gabinete: Liga de alumínio
Pressão máxima: 0,15Mpa
Fonte de alimentação: AC 100-240V
Consumo de energia: 36W (canal único), 60W (dois canais), 85W (três canais), 110W (quatro canais)
Ambiente de trabalho: Temperatura 0–40℃, umidade relativa <80%
Grau IP: IP31
Peso do controlador: 1,5kg
Peso do driver: 3,2kg
Comparação de Características
Microlitro vs. Peristáltica Tradicional
| Características | Bomba Peristáltica Microlitro | Bomba Peristáltica Tradicional |
|---|---|---|
| Precisão de enchimento | Ao encher 10 μL, erro < ±0,15 μL. Ao encher 100 μL, erro < 1 μL. Erro de precisão < ±0,3% | Não adequada para enchimento < 100 μL. Erro de 200 μL < ±3 μL |
| Eficiência de enchimento | Pode atingir 120 frascos/minuto | Saída inferior a 40 frascos/minuto |
| Redução de volume | Opera continuamente por 12 h com <1% de atenuação, sem necessidade de calibração para um dia inteiro | Operação contínua por 12 h com >5% de atenuação; normalmente requer calibração a cada 2 h |
| Vida útil do tubo | Mais de 1000 horas em operação contínua | Entre 70 e 100 horas |
| Características da ponta | Combinação de estrutura mecânica especial e kits de tubos que permite zero líquido pendente | Estrutura tradicional, fácil acúmulo de líquido na ponta da agulha |
Microlitro vs. Bomba de Êmbolo Cerâmico
| Características | Bomba Peristáltica Microlitro | Bomba de Êmbolo Cerâmico |
|---|---|---|
| Limpeza | Sem área cega, sem acúmulo de líquido; o material só entra em contato com o tubo limpo, sem contaminação | Possui área cega, acúmulo de líquido; contato do material com a cavidade do cabeçote, limpeza insuficiente |
| Usabilidade | Para encher diferentes materiais basta substituir o tubo, evitando contaminação cruzada; manutenção simples e baixo custo | Cada bomba enche apenas um tipo de material; manutenção complexa |
| Universalidade | O líquido pode conter esferas magnéticas e outras partículas | O líquido deve ser limpo e sem impurezas |
| Faixa de enchimento | 1 μL ~ 3000 μL (canal único) | 0,3 ~ 100 mL / 0,5 ~ 500 mL (canal único) |
| Gotejamento | Sem gotas | Fácil ocorrência de gotas |
| Partículas soltas | Baixa força de extrusão, sem atrito mecânico, superfície interna lisa sem desprendimento | Atrito mecânico contínuo, com fácil desprendimento de partículas da cavidade |
Precisão e Eficiência de Enchimento WSP3000
| Tubo | Precisão (μL) | Faixa de Enchimento | Erro de Precisão | Tempo de Enchimento | Taxa de Atenuação em 8 Horas | RPM Recomendado |
|---|---|---|---|---|---|---|
| 120# | ±0,1 μL | 1 μL | < ±10 | 0,01–0,02 | < 1% | >150 |
| 5 μL | < ±2% | 0,04–0,12 | < 1% | >150 | ||
| 10 μL | < ±1 | 0,09–0,23 | < 1% | >150 | ||
| 20 μL | < ±0,5% | 0,18–0,46 | < 1% | >150 | ||
| 13# | ±0,2 μL | 20 μL | < ±1% | 0,1–0,24 | < 1% | >100 |
| 50 μL | < ±0,4% | 0,25–0,6 | < 1% | >100 | ||
| 121# | ±0,5 μL | 20 μL | < ±1% | 0,08–0,2 | < 1% | >100 |
| 50 μL | < ±0,5% | 0,16–0,4 | < 1% | >100 | ||
| 14# | ±1 μL | 100 μL | < ±1% | 0,13–0,3 | < 1% | >100 |
| 200 μL | < ±0,5% | 0,26–0,6 | < 1% | >100 | ||
| 19# | ±2 μL | 200 μL | < ±1% | 0,1–0,25 | < 1% | >100 |
| 300 μL | < ±0,6% | 0,15–0,35 | < 1% | >100 | ||
| 500 μL | < ±0,4% | 0,25–0,6 | < 1% | >100 | ||
| 16# | ±4 μL | 300 μL | < ±1,6% | 0,1–0,22 | < 1% | >100 |
| 500 μL | < ±0,8% | 0,16–0,35 | < 1% | >100 | ||
| 800 μL | < ±1% | 0,11–0,23 | < 1% | >100 | ||
| 25# | ±8 μL | 2 mL | < ±0,8% | 0,13–0,26 | < 1% | >120 |
| 17# | ±16 μL | 3 mL | < ±0,5% | 0,5–1 | < 1% | >100 |
Notas
-
Condição de teste para os dados acima: Em temperatura e pressão normais, com nível de água inalterado, mangueira de silicone usada para transmissão. Extremidade de entrada a 1 metro e saída a 1 metro. Todos os dados de pesagem medidos em balança Sartorius de alta precisão com precisão de uma centésima de milésima.
-
O valor de erro e os dados de precisão são baseados em 50 conjuntos de medições contínuas, e esses dados não incluem a influência da última gota.
-
Taxa de atenuação de 8 horas: Sob condição de 60 frascos/minuto, após instalação e ajuste do equipamento, operar por 3 horas inicialmente, depois registrar 10 conjuntos de dados de enchimento a cada 12 horas, operar continuamente por 5 dias e considerar o valor máximo.
-
Durante o processo de enchimento, a precipitação de gases dissolvidos no líquido produzirá bolhas, o que terá grande impacto na precisão de enchimentos abaixo de 1000μL. Atenção à remoção de bolhas durante o uso.
-
O direito de interpretação final das informações acima pertence à Lead Fluid; consulte os engenheiros da Lead Fluid para mais detalhes.

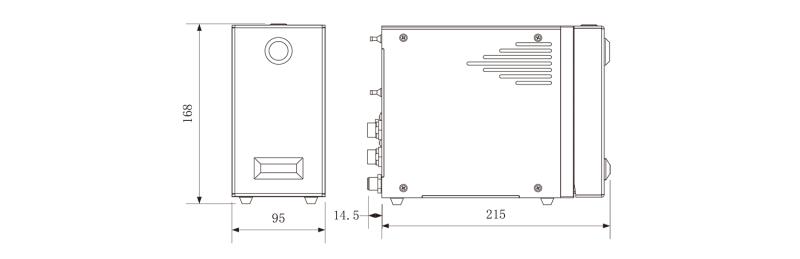

Dimensão da Bomba (mm)

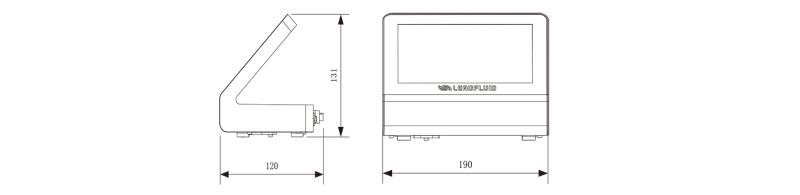

Dimensão do Controlador (mm)
Campos de aplicação:
Biofarmacêuticos, indústria alimentícia e outros setores.
Aplicações típicas:
Adequada para microenchimento de solução de esferas magnéticas, glicerol, soro de glicerol, etanol de glicerol, óleo de parafina com glicerol, reagentes de mistura com glicerol, proteinase K de glicerol, tampão de lise celular, ureia e mais.
