Controlador de segurança para sistemas de gás frio

Controlador de segurança para sistemas de resfriamento de baixa temperatura com duas conexões de sensor de temperatura para uma faixa de temperatura de +100 °C a -196 °C

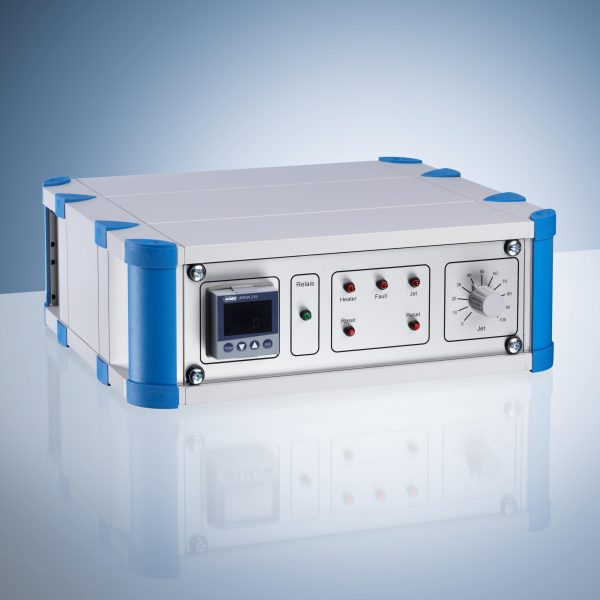

Controlador de segurança SC 5

O controlador de segurança SC 5 é composto por três componentes funcionais.

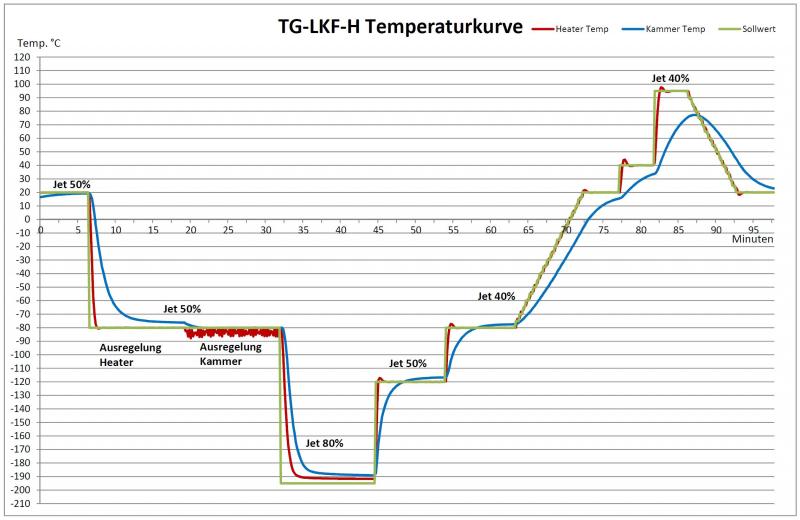

O primeiro componente é o controle de temperatura. O controlador de temperatura permite que o usuário defina a temperatura de ajuste desejada para o fluxo de gás no painel frontal ou por meio do software do controlador. O controlador exibe as temperaturas real e de ajuste separadamente ou as duas temperaturas do sensor de controle e do sensor de temperatura externo. Além disso, o controlador de segurança possui uma interface RS-485 que permite ao usuário acessar o controlador por meio do software e especificar rampas de temperatura. Além disso, o controlador possui uma função de "autoajuste", com a qual o controlador busca e lê automaticamente os parâmetros de controle necessários para atingir um alto nível de estabilidade de controle. O controlador tem a opção de usar o sensor de temperatura interno para controlar o sistema de gás frio e um segundo sensor de temperatura externo para registrar e exibir a temperatura da amostra a ser temperada.

O segundo componente é o monitoramento de segurança dos elementos de aquecimento. Os dois elementos de aquecimento são monitorados quanto à temperatura limite de segurança definida. Se a temperatura interna de um dos dois elementos de aquecimento (jato e aquecedor) ultrapassar a temperatura limite de segurança definida, o dispositivo de segurança desliga o sistema de gás frio e emite um alarme. O sistema só pode ser religado manualmente.

O terceiro componente é o vaporizador LN2. A saída de gás é ajustada por meio de um botão giratório. Essa saída de gás pode ser selecionada manualmente entre 0 e 100%. A quantidade de gás N2 frio produzida depende da capacidade do jato (vaporizador LN2) e da capacidade definida do vaporizador. O vaporizador LN2 (Jet) está disponível em potências de 100 a 1000 watts. Se um vaporizador LN2 tiver uma potência de 1000 watts, isso corresponde a uma produção máxima de gás N2 de mais de 14.000 litros de gás frio por hora. (Jato - 100 watts evaporam aproximadamente 2 litros de LN2 por hora, 1 litro de LN2 produz aproximadamente 700 litros de gás N2).

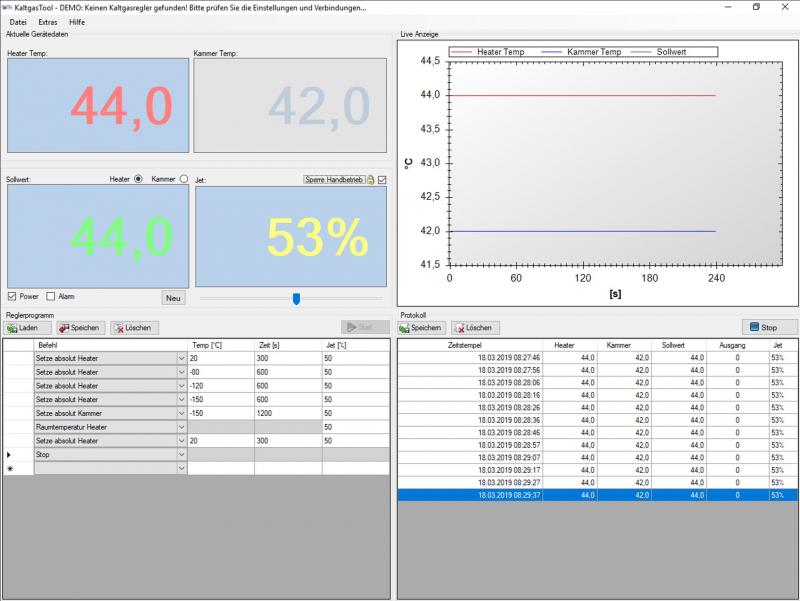

KaltgasTool: Nosso software para controle de nossos sistemas de gás frio tipo SC4/5
