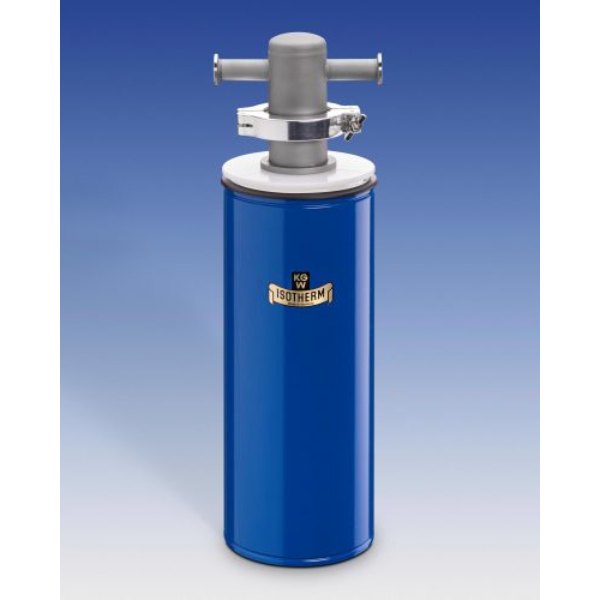

Confira - Armadilha Fria - Completa V2A KF54V-K16 / KF54V-K25
Descrição
Aplicação:
- Purificação de gases por condensação, por exemplo, em sistemas de vácuo
Vantagens:
- Feito de aço inoxidável 1.4301 (1.4404 sob encomenda)
- Alta resistência térmica
- Alta resistência térmica
- Design simples e econômico
- Possibilidade de troca rápida
- Duas partes
- Faixa de pressão: Vácuo até 10-6 mbar, pressão até 3 bar de sobrepressão
Execuções:
- KF NW16 = flange pequeno
- KF NW25 = flange pequeno
- Dimensões especiais
- Conexão especial
Armadilha Fria de duas partes
Um design especial são asarmadilhas frias de duas partes na versão padrão, com um flange KF NW 50 como peça de conexão. Com esta armadilha fria, o compartimento de condensado pode ser separado da parte superior da armadilha fria. Isso facilita muito a remoção do condensado e a limpeza da armadilha fria. Esta versão também é adequada para instalação fixa da armadilha fria em um aparelho, pois apenas a parte inferior precisa ser removida da armadilha para drenar o condensado. O conector KF NW 50 é fixado com um fecho de liberação rápida.
Tipo KF54V-K16-Z-18C
___________________________________________________________________________________________________
Dados Técnicos
Armadilhas Frias Completas sem Grade de CO2
Tipo S-K100-Z Tipo S-K100-Z
Tipo KF54V-K16-Z-18C Tipo KF54V-K16-Z-DSS2000
| Tipo | Volume Condensado | Volume Arrefecimento | Tipo Dewar | Conexões da armadilha fria | Nº do artigo |
|---|---|---|---|---|---|
| Tipo KF 54V-K16-Z-18C | 200 ml | 1.6 litro | 18 C | KF NW 16 | 17110 |
| Tipo KF 54V-K16-Z-DSS2000 | 200 ml | 1.2 litro | DSS 2000 | KF NW 16 | 17111 |
| Tipo KF 54V-K25-Z-18C | 200 ml | 1.6 litro | 18 C | KF NW 25 | 17112 |
| Tipo KF 54V-K25-Z-DSS2000 | 200 ml | 1.2 litro | DSS 2000 | KF NW 25 | 17113 |
| Tipo KF54V-K16-Z-360 | 300 ml | 5 litro | Tipo S22CAL shortened | KF NW 16 | 17108 |
| Tipo KF54V-K16-Z-560 | 450 ml | 7.5 litro | Tipo S22CAL | KF NW 16 | 17109 |
Peças de Reposição
| Peças de Reposição | Nº do pedido |
|---|---|
| Cold trap S 54V-K16-Z | 17115 |
| Cold trap S 54V-K25-Z | 17114 |
| Dewar made of glass type 18 C | 10220 |
| Support ring for type 18 C | 17116 |
| Stainless steel dewar type DSS2000 | 2103 |
| Support ring for DSS 2000 | 17117 |
| Dewar made of glass type S22CAL | 10324 |
| Dewar made of glass type S22CAL shortened | 10324-4 |
| Support ring for type 22 CAL | 1733-208 |
Dados Técnicos
Armadilhas Frias Completas com Grade de CO2
Tipo KF54V-K16-Z-18C Tipo KF54V-K16-Z-DSS2000
| Tipo | Volume Condensado | Volume Arrefecimento | Tipo Dewar |
Conexões da armadilha fria | Nº do artigo |
|---|---|---|---|---|---|
| Tipo KF 54V-K16-Z-18C-CO2 | 200 ml | 1.6 litro | 18 C | KF NW 16 | 17130 |
| Tipo KF 54V-K16-Z-DSS2000-CO2 | 200 ml | 1.2 litro | DSS 2000 | KF NW 16 | 17131 |
| Tipo KF 54V-K25-Z-18C-CO2 | 200 ml | 1.6 litro | 18 C | KF NW 25 | 17132 |
| Tipo KF 54V-K25-Z-DSS2000-CO2 | 200 ml | 1.2 litro | DSS 2000 | KF NW 25 | 17133 |
Peças de reposição
| Spare parts | Order no. |
|---|---|
| Cold trap S 54V-K16-Z | 17115 |
| Cold trap S 54V-K25-Z | 17114 |
| Dewar made of glass type 18 C | 10220 |
| Support ring for type 18 C with CO2 grid | 17120 |
| Stainless steel dewar type DSS2000 | 2103 |
| Support ring for DSS 2000 with CO2 grille | 17121 |
