Sistemas de gás frio tipo TG-LKF

Sistema de resfriamento de baixa temperatura tipo TG-LKF para câmaras de temperatura de vidro ou metal. Faixa de temperatura de +100 °C a -180 °C medida no sensor de temperatura interno.

Resfriamento criogênico em uma câmara de teste
Para atender aos requisitos de altas velocidades de resfriamento e baixas temperaturas, às vezes é necessário alternar entre o resfriamento convencional por termostato e o resfriamento por gás líquido. A KGWISOTHERM desenvolveu uma nova aplicação KALTGAS para essa aplicação. Aqui, uma câmara de teste é resfriada com nitrogênio criogênico, permitindo altas velocidades de resfriamento.

KALTGAS é um sistema de controle de temperatura baseado na baixa temperatura do nitrogênio líquido como refrigerante. O nitrogênio líquido é vaporizado em um tanque criogênico por meio de um aquecedor (jato). Isso gera um fluxo constante de gás criogênico. Variando o aquecedor (jato), tanto a capacidade de resfriamento quanto o volume do fluxo de gás podem ser alterados, e o consumo de LN2 também pode ser reduzido ao mínimo, variando a saída do jato. O fluxo de gás criogênico é então alimentado através de um tubo metálico flexível isolado a vácuo para um trocador de calor (aquecedor). O trocador de calor tem a função de aquecer o fluxo de gás frio até a temperatura desejada. Isso significa que um fluxo de gás predefinido com uma temperatura predefinida está disponível como gás de resfriamento na saída do trocador de calor. Um sistema KALTGAS pode gerar um fluxo de gás frio de -170 °C em poucos minutos. O uso de diferentes controladores de temperatura permite o projeto personalizado ideal de um sistema KALTGAS. Dependendo das necessidades do cliente, a estabilidade de temperatura de até +/-0,1 °C pode ser alcançada usando um controlador otimizado. Com um controlador de segurança padrão (SC5), uma estabilidade de temperatura inferior a +/-0,2 °C é alcançada.

Este fluxo de gás constante pode ser usado para controlar a temperatura de uma câmara, por exemplo (ver tipo TGK). Outra variante é o controle de temperatura do ar circulante (tipo TGKU) em uma câmara. O ar na câmara é circulado e temperado. Este projeto permite o uso ideal de LN2 em temperaturas acima de -20 °C.

Além da alta velocidade de resfriamento e da boa estabilidade de controle, o design modular é outra vantagem dos sistemas KALTGAS. A substituição de componentes individuais, como a linha de gás N2, o jato ou o aquecedor, permite alterar a taxa de resfriamento ou o consumo de LN2, bem como o tipo de uso. Os módulos básicos, como o tanque de LN2, a bomba de vácuo ou o controle de temperatura, permanecem inalterados.

Dados Técnicos

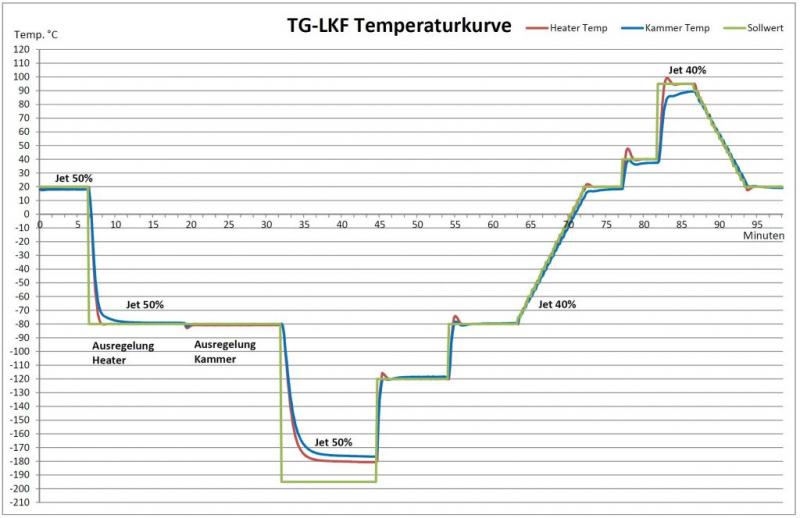

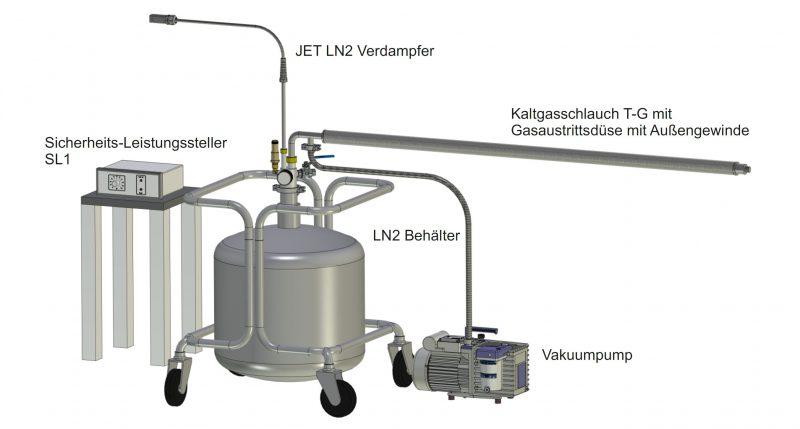

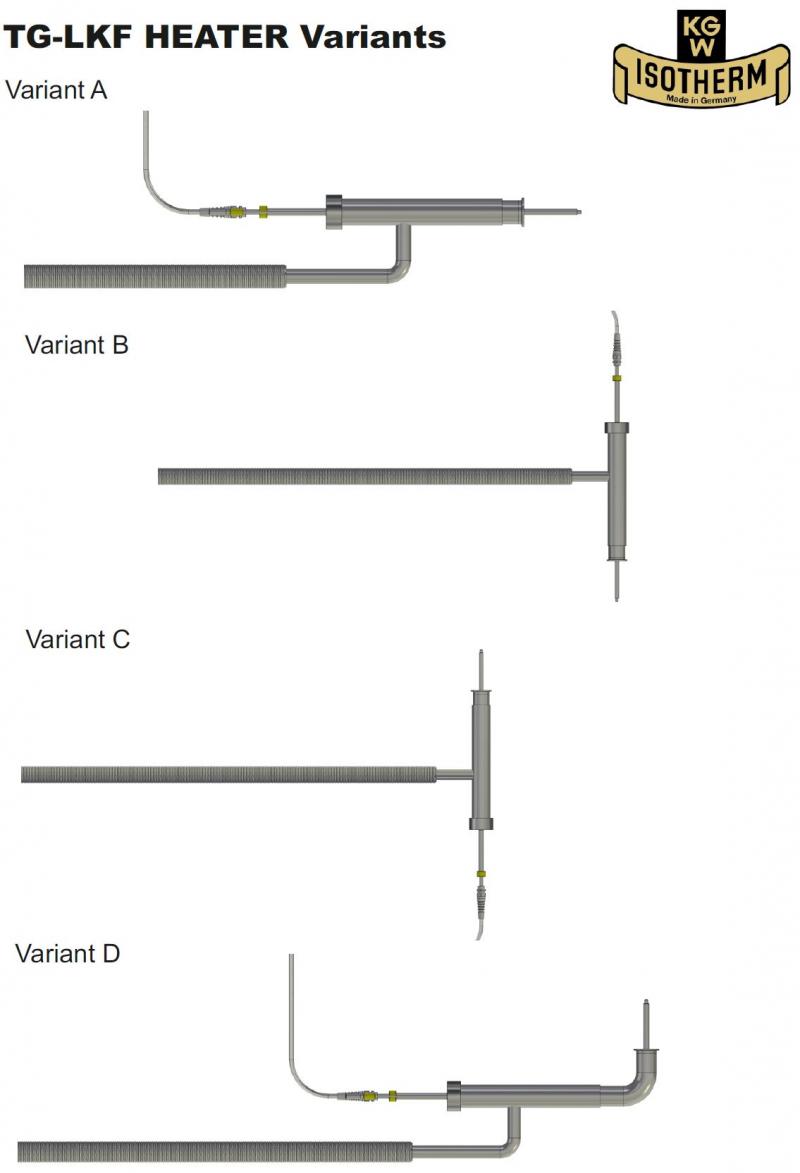

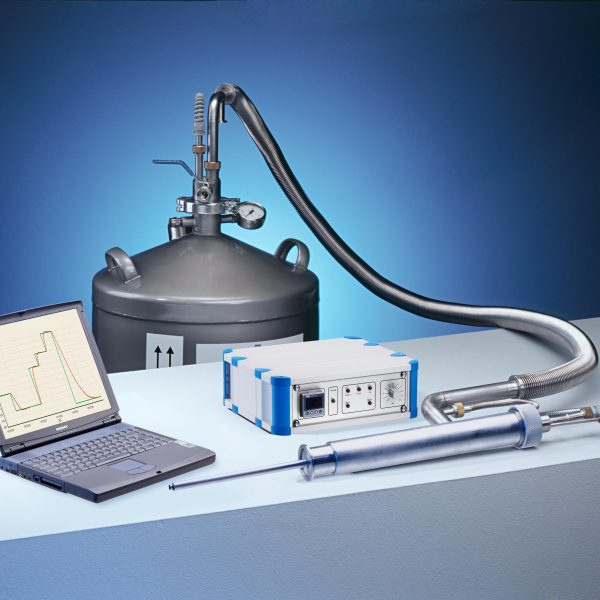

O sistema de gás frio tipo TG-LKF 63/50 é composto por um controlador de temperatura com indicação do valor real e nominal, um controlador de segurança, um sifão KF-NW 50 com vaporizador LN2 (jato), uma linha de gás N2 flexível e evacuável com módulo de reaquecimento integrado (aquecedor) e um sensor de temperatura PT100, bem como uma bomba de vácuo com acessórios.

Tipo TG-LKF 63/50
(Aquecedor = 630 watts / Jato = 500 watts / LN2 Consumo aprox. 1,1 l/h a 11 l/h litros por hora

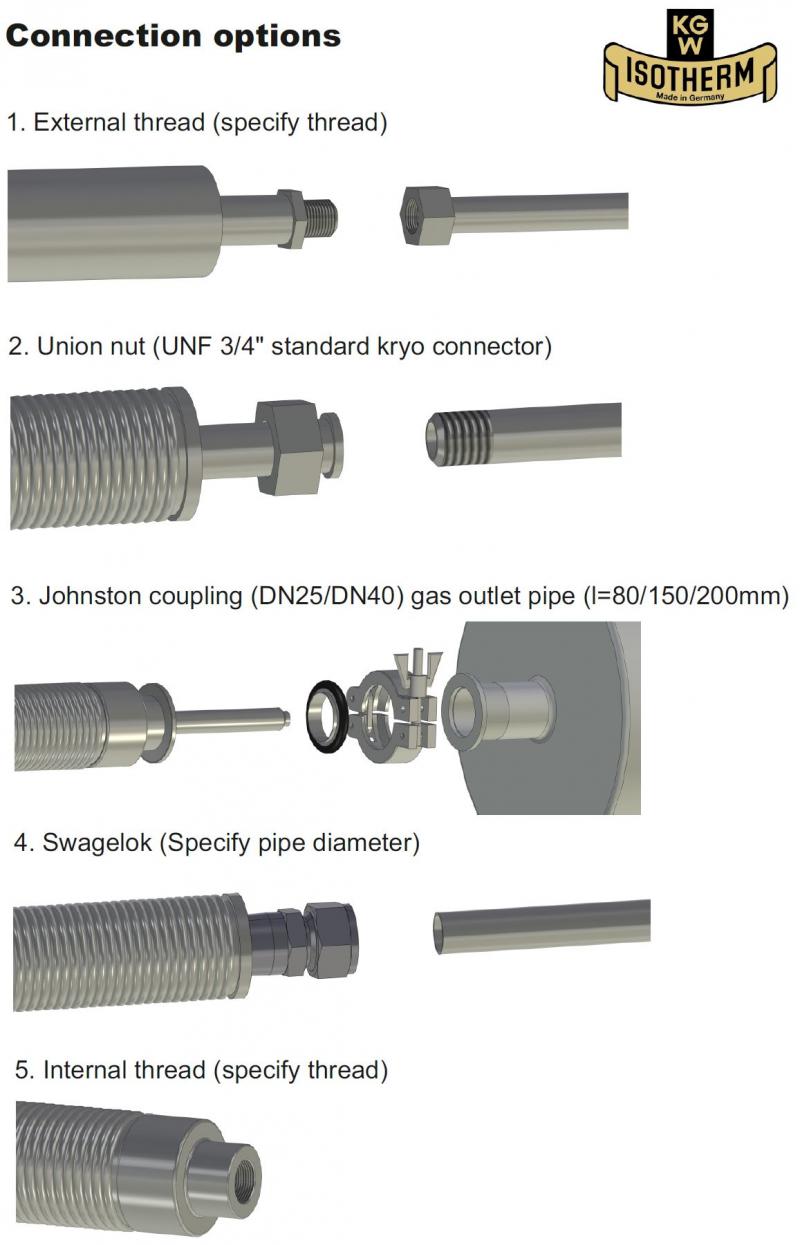

Tubo V2A, comprimento de 1,8 metros, bico de saída de gás = KF NW 40, pode ser evacuado com vácuo. Bomba
Sifão para reservatório LN2 com KF NW 50)
Nº do pedido TG-LKF 63/50

Tipo TG-LKF 63/100
(Aquecedor = 630 watts / Jato = 1000 watts / LN2 Consumo aproximado de 2,2 l/h a 22 l/h litros por hora
Tubo V2A, comprimento de 1,8 metros, bocal de saída de gás = KF NW 40, pode ser evacuado com vácuo. Bomba
Sifão para reservatório de LN2 com KF NW 50)
Código: TG-LKF 63/100
