Criostatos LHe KGS com escudo de resfriamento LN2

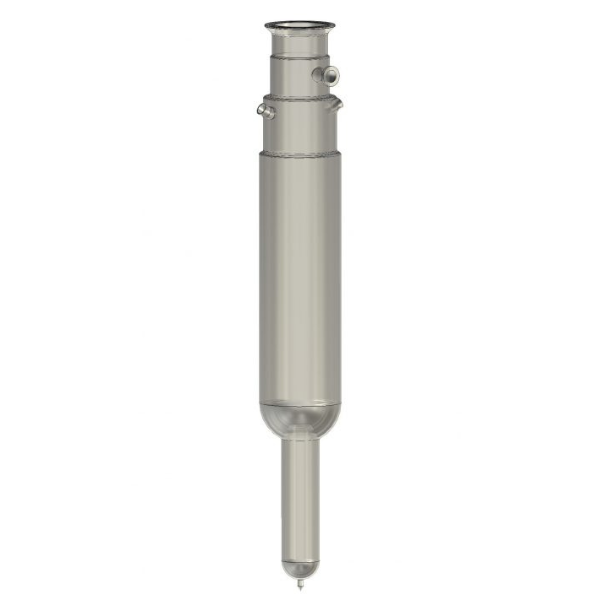

Criostatos de vidro LHe tipo KGS com blindagem de resfriamento LN2

Os criostatos de banho LHe tipo KGS são fabricados em vidro borossilicato 3.3, em conformidade com a norma DIN/ISO 3585 (DURAN), e são projetados para uso com hélio líquido. Os criostatos possuem uma blindagem de resfriamento LN2 para reduzir a entrada de calor no hélio líquido. Como o vidro borossilicato 3.3 (DURAN) não é estanque à difusão de hélio, os criostatos de vidro devem ser projetados de forma que possam ser pós-evacuados na área do tanque LHe. Um flange de vidro NW 25 com braçadeira e anel de vedação associados é utilizado como conexão de vácuo padrão, de modo que a conexão à bomba de vácuo possa ser feita com pequenos componentes de flange metálicos. Mediante solicitação, uma torneira de vidro a vácuo ou um flange de metal colado também podem ser oferecidos como flange da bomba. Os criostatos possuem um flange de anteparo com uma ranhura para anel de vedação como flange superior.

Todos os criostatos de hélio são fabricados exclusivamente sob encomenda. Alterações nas dimensões, conexões ou volumes geralmente podem ser feitas sem custo adicional. Os criostatos LHe listados na tabela correspondem às dimensões e volumes mais comuns. Os criostatos LHe são fornecidos com faixas de visualização opostas como padrão. Obviamente, os criostatos também podem ser oferecidos com uma faixa visível ou totalmente prateados. Por um pequeno custo adicional, eles podem ser equipados com uma tampa de base ou com uma capa protetora de alumínio e faixas visíveis.

Diâmetro interno livre no flange da cabeça

    KGS com blindagem de resfriamento LN2

Dados Técnicos
