Confira - Armadilha Fria - Completa de alto desempenho V2A grande KF ISO-K100-Z
Descrição
Aplicação:
- Purificação de gases por condensação, por exemplo, em sistemas de vácuo
Vantagens:
- Feito de aço inoxidável 1.4301 (1.4404 sob encomenda)
- Alta resistência térmica
- Alta resistência térmica
- Design simples e econômico
- Possibilidade de troca rápida
- Duas partes
Execuções:
- KF NW25 = flange pequeno
- Dimensões especiais
- Conexões especiais

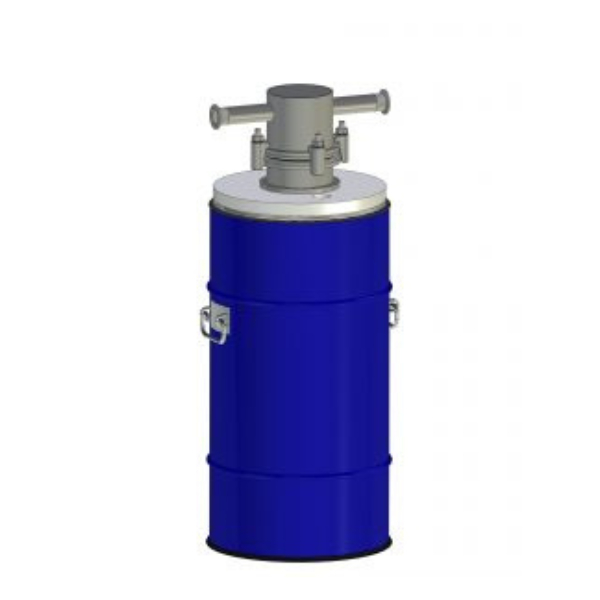

Armadilha Fria de duas partes
Um design especial são as armadilhas frias de duas partes na versão padrão, com um flange ISO-K 100 como peça de conexão. Com esta armadilha fria, o compartimento de condensado pode ser separado da parte superior da armadilha fria. Isso facilita muito a remoção do condensado e a limpeza da armadilha fria. Esta versão também é adequada para instalação fixa da armadilha fria em um aparelho, pois apenas a parte inferior precisa ser removida da armadilha para drenar o condensado. O conector ISO-K 100 é fixado com 4 parafusos de fixação ISO-K.
Tipo KF ISO-K100-Z-33C with 33C
Dados Técnicos
Armadilhas frias completas sem grade de CO2
Tipo S-K100-Z Tipo S-K100-Z
Tipo KF ISO-K100-Z-33C com 33C
Tipo KF ISO-K100-Z-DSS-D250/450 com DSS-D250/450
| Tipo | Volume de condensado | Volume de arrefecimento | Com tipo Dewar | Conexões de dedo de resfriamento | Nº do artigo |
|---|---|---|---|---|---|
| Amadilha Fria ISO-K100-Z-33C | approx. 1.5 l | 16 l | 33C | KF NW 25 | 17150 |
| Amadilha Fria ISO-K100-Z-DSS D250/450 | approx. 1.5 l | 18 l | DSS-D250/450 | KF NW 25 | 17151 |
Peças de Reposição
| peças de Reposição | Nº do artigo |
|---|---|
| Dedos de resfriamento S-K100-Z | 17154 |
| Dewar made of glass type 33C | 1244 |
| Stainless steel dewar DSS-D 250/450 | 2407 |
| Support ring for type 33C | 17155 |
| Support ring for type DSS-D 250/45 | 17156 |
| Claws for S-K100Z | 17159 |
| O-ring with centering for ISO-K100 | 17160 |
Dados Técnicos
Armadilha Fria completa ISO-K100-Z com grade de CO2
Tipo KF ISO-K100-Z-33CAL-CO2 com 33CAL
Tipo KF ISO-K100-Z-DSS-D250/450-CO2 with DSS-D250/450
| Tipo | Volume de condensado | Volumede arrefecimento | Com tipo Dewar | Conexões de dedo de resfriamento | Nº do artigo |
|---|---|---|---|---|---|
| Cold trap ISO-K100-Z-33CAL-CO2 | approx. 1.5 l | 16 l | 33CAL | KF NW 25 | 17152 |
| Cold trap ISO-K100-Z-DSS D250/450-CO2 | approx. 1.5 l | 18 l | DSS-D250/450 | KF NW 25 | 17153 |
Peças de Reposição
Anel de suporte com grade de CO2 Dewar com grade de CO2
| Peças de Reposição | Nº do artigo |
|---|---|
| Cooling finger S-K100-Z | 17154 |
| Dewar made of glass type 33CAL | 1254 |
| Stainless steel dewar type DSS-D 250/450 | 2407 |
| Support ring for type 33 | 17155 |
| Support ring for type DSS-D250/450 | 17156 |
| CO2 grid for type 33 | 17157 |
| CO2 grid for type DSS-D250/450 | 17158 |
| Claws for S-K100Z | 17159 |
| O-ring with centering for ISO-K100 | 17160 |
