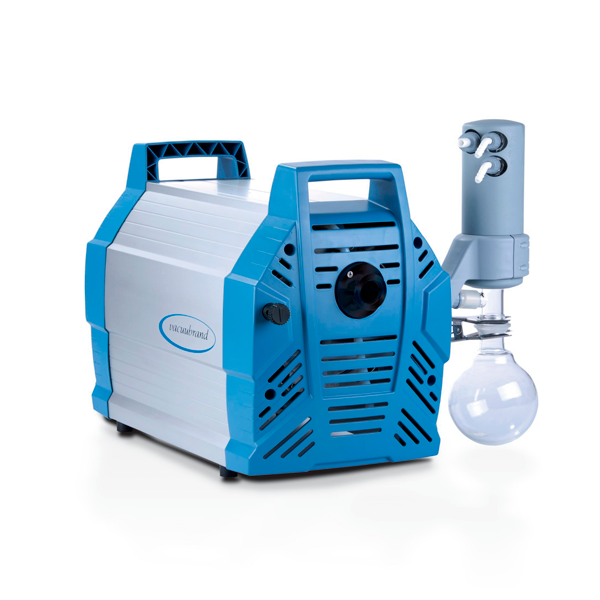

Confira - Sistema de vácuo com resistência química MV 10C NT +EK
Descrição
Bombas de diaframa com resistência química de quatro estágios, com isenção de óleo, são ideais para vapores corrosivos e satisfazem as mais altas exigências de vácuo final. A construção da bomba de quatro estágios, com oito cilindros, proporciona uma combinação favorável de elevada capacidade de sucção e de um vácuo final de 0,9 mbar. Os gases e vapores aspirados entram em contato apenas com as partes revestidas com material de fluorocarbono de excelente resistência química. Os diafragmas em PTFE proporcionam vida muito longa. Equipado com o condensador de emissão (EK) a MV 10C NT +EK é um equipamento ideal para a recuperação de solventes e portanto ambientalmente agradável. Opcionalmente pode ser adquirida um retentor de condensados (AK) na entrada para proteger a bomba contra partículas e gotículas de líquidos.
Características de desempenho
- excelente resistência química e tolerância a vapores superiores
- tempos de processamento curtos, devido à alta capacidade de sucção mesmo em baixo vácuo
- muito silenciosa e baixa vibração
- excelente vácuo final, mesmo com gás ballast aberto
- em modelos EK: excelente compatibilidade ambiental, devido à recuperação eficiente de solventes
_______________________________________________________________________________________________________
► Especificações técnicas:
| Dados técnicos | Unidade | MV 10C NT +EK |
|---|---|---|
| Número de cilindros / etapas | 8 / 4 | |
| Máxima velocidade da bombeamento em 50/60 Hz | m3/h | 9.5 / 9.5 |
| Máxima velocidade da bombeamento em 50/60 Hz | cfm | 5.6 / 5.6 |
| Vácuo final (abs.) | mbar/torr | 0.9 / 0.68 |
| Último vácuo (abs.) com lastro de gás | mbar/torr | 1.5 / 1.1 |
| Faixa de temperaturas ambientais (funcionamento) | °C | 10 - 40 |
| Temperatura ambiente da área de armazenamento | °C | -10 - 60 |
| Máximo contrapressão (abs.) | bar | 1.1 |
| Conexão de entrada | Flange pequeno KF DN 25 | |
| Conexão de saída | Bocal da mangueira DN 8-10 mm | |
| Conexão de refrigeração | 2 x bocal de mangueira DN 6-8 mm | |
| Capacidade do motor | kW | 0.53 |
| Velocidade nominal em 50/60 Hz | min-1 | 1650 |
| Tipo de proteção | IP 40 | |
| Dimensões (L x P x A) | mm | 528 x 387 x 395 |
| Peso | kg | 28.3 |
| Nível de ruído em 50 Hz, typ. | dBA | 50 |
| Em conformidade com ATEX (somente 230V) | II 3/- G Ex h IIC T3 Gc X Internal Atm. only | |
| Itens fornecidos | Estação de vácuo completamente montada, pronta para uso, com manual. | |
| Acessórios | PTFE tubo KF DN 25 (1000 mm: 20686033) Separador de entrada KF DN 25 (20699979) Anel centralizador e anel selante KF DN 25 C Al/FEP (20635722) |
