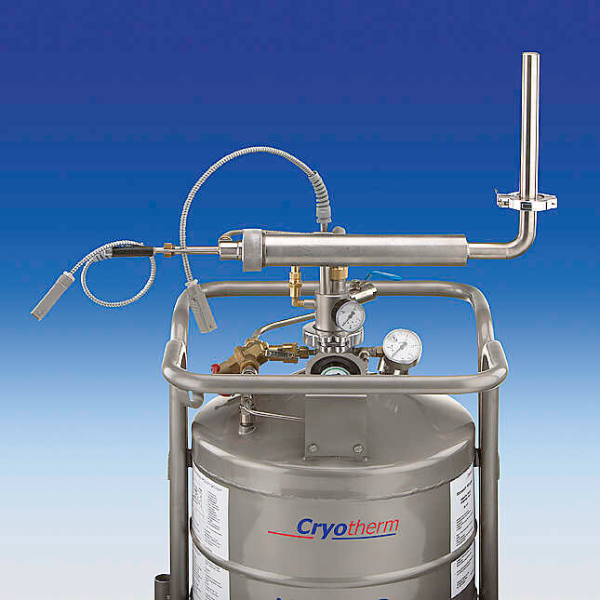

Sistemas de gás frio tipo TG-KKK

Sistema compacto de resfriamento de baixa temperatura tipo TG-KKK para câmaras de vidro ou metal de +100 °C a -180 °C, medidas no sensor de temperatura interno.

Resfriamento criogênico compacto para câmaras de amostras pequenas de +100 °C a -180 °C.
Para atender aos requisitos de altas velocidades de resfriamento e baixas temperaturas, às vezes é necessário alternar entre o resfriamento por termostato convencional e o resfriamento por gás líquido. A KGW-ISOTHERM desenvolveu uma nova aplicação KALTGAS para essa aplicação. Aqui, uma câmara de teste é resfriada com nitrogênio criogênico, permitindo um resfriamento rápido a baixas temperaturas. O sistema de gás frio é muito compacto e possui uma conexão flangeada para conectar diferentes câmaras de vidro ou metal diretamente ao bocal de saída de gás.

O KALTGAS é um sistema de controle de temperatura baseado na baixa temperatura do nitrogênio líquido como refrigerante. O nitrogênio líquido é vaporizado em um recipiente criogênico por meio de um aquecedor (jato). Isso gera um fluxo constante de gás criogênico. Variando o aquecedor (jato) no controlador de segurança (SC5), tanto a capacidade de resfriamento quanto o volume do fluxo de gás podem ser alterados, e o consumo de LN2 também pode ser reduzido ao mínimo pela variação da potência do jato. O fluxo de gás criogênico é então alimentado através de um tubo metálico isolado a vácuo para um trocador de calor (aquecedor). O trocador de calor tem a função de aquecer o fluxo de gás frio até a temperatura desejada. Isso significa que um fluxo de gás predefinido com uma temperatura predefinida está disponível como refrigerante na saída do bico de saída de gás. Um sistema KALTGAS pode gerar um fluxo de gás frio de -180 °C em poucos minutos. O uso de diferentes controladores de temperatura permite o projeto personalizado ideal de um sistema KALTGAS. Dependendo das necessidades do cliente, a estabilidade de temperatura de até +/- 0,1 °C pode ser alcançada usando o controlador ideal. Com um controlador de segurança padrão (SC5), uma estabilidade de temperatura inferior a +/- 0,2 °C é alcançada.

Esse fluxo de gás constante pode ser usado para temperar uma câmara flangeada no sistema.

Além da alta velocidade de resfriamento e da boa estabilidade de controle, o design modular é uma grande vantagem dos sistemas KALTGAS. Uma ampla variedade de peças, como sondas, componentes elétricos ou tubos de ensaio, pode ser temperada pela troca da câmara de temperatura.

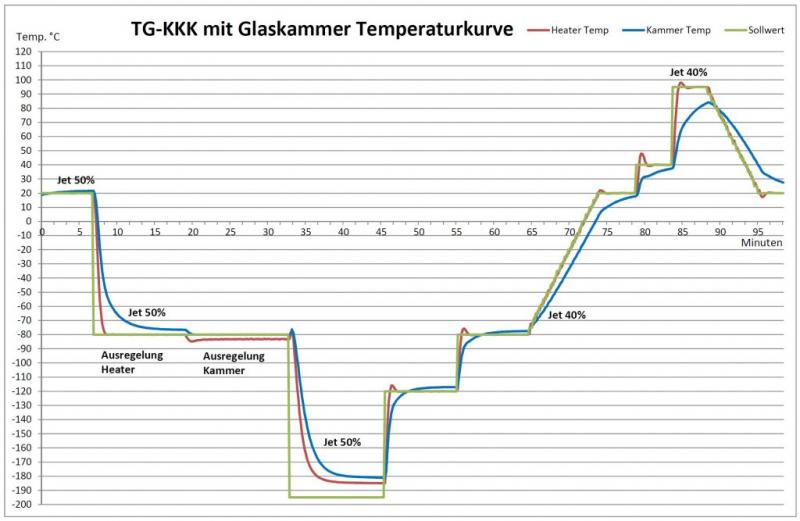

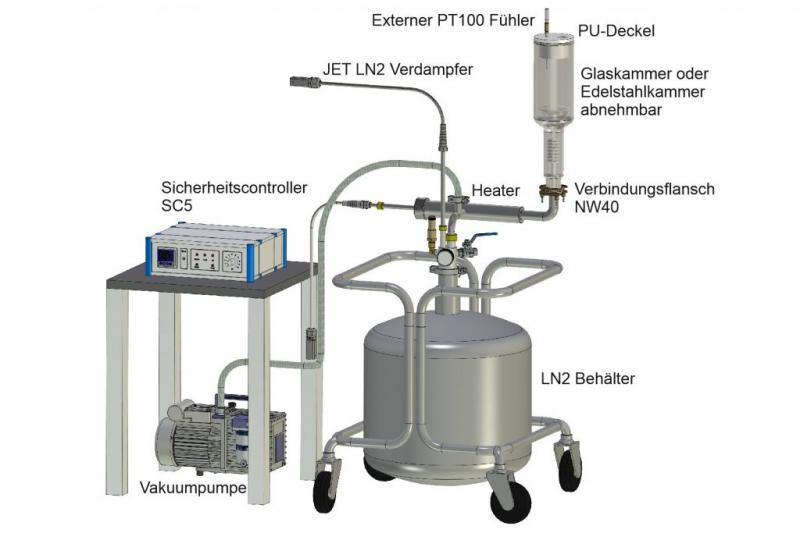

O sistema de gás frio tipo TG-KKK 63/50 consiste em um controlador de temperatura com display de valor real e de ajuste, um controlador de segurança e interface, um sifão KF-NW 50 com vaporizador LN2 (jato), um conjunto de gás N2 compacto e evacuável com módulo de reaquecimento integrado (aquecedor) e um sensor de temperatura PT100, além de uma bomba de vácuo com acessórios.

Dados Técnicos

O sistema de gás frio tipo TG-LKF-H 63/50 é composto por um controlador de temperatura com indicação do valor real e nominal, um controlador de segurança, um sifão KF-NW 50 com vaporizador LN2 (jato), uma linha de gás N2 flexível e evacuável com módulo de reaquecimento integrado (aquecedor) e um sensor de temperatura PT100, bem como uma bomba de vácuo com acessórios.

Tipo TG-KKK 63/50
(Aquecedor = 630 watts / Jato = 500 watts / Consumo de LN2 aprox. 1,1 l/h a 11 l/h litros por hora
Tubulação V2A, bico de saída de gás = KF NW 40, evacuável com vácuo.
Bomba
Sifão para reservatório de LN2 com KF NW 50)
Nº do pedido Nº TG-KKK 63/50

Acessórios

Recipientes LN2 de 20 a 300 litros
Outros serviços do sistema KALTGAS mediante solicitação
Sujeito a alterações técnicas
