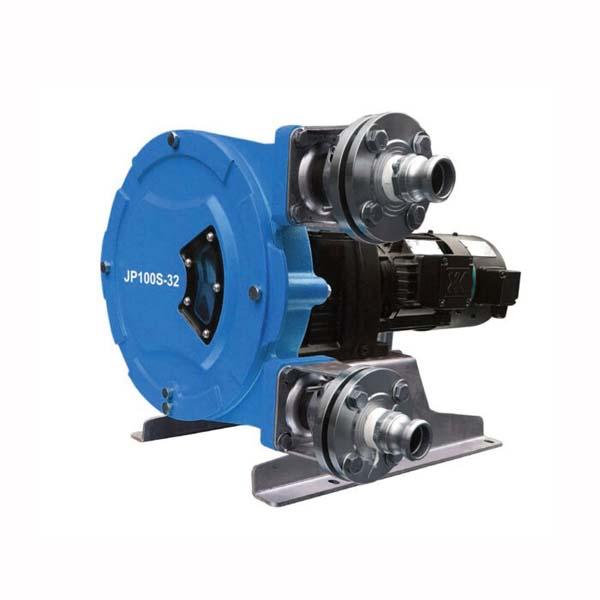

JP100S-(25, 32) - Bomba Peristáltica de Transferência por Lote

As bombas peristálticas de transferência por lotes da série Lead Fluid JP100S-(25, 32) funcionam comprimindo continuamente o tubo da bomba usando rotores de alta resistência, permitindo transportar fluidos com até 80% de conteúdo sólido. Projetadas para aplicações industriais, essas bombas apresentam uma altura de sucção de até 9 metros e pressões de transmissão de 15 Bar. Possuem vida útil do tubo da bomba de 2500–3000 horas e exigem manutenção simples e de baixo custo. As bombas de transferência por lotes da série Lead Fluid JP100S são uma excelente escolha para aplicações que exigem transferência de fluidos de longa distância, alta viscosidade e alto teor de sólidos.

JP100S-25 Faixa de Fluxo: (Velocidade 10–60 rpm): 3–18 L/min
JP100S-32 Faixa de Fluxo: (Velocidade 10–60 rpm): 6–36 L/min

Fluxo: ≤36 L/min
Máx.: 1 Canal

Características

• Adequada para transportar fluidos contendo substâncias corrosivas, alta viscosidade, alta densidade, alto teor de sólidos ou sensíveis à força de cisalhamento;
• Uso de tubo composto multicamadas, alta pressão de transmissão, até 15 Bar;
• A taxa de fluxo é estável, a precisão de transmissão é alta;
• Fluidos capazes de ser transmitidos a temperaturas de até 80°C;
• Capacidade de operação a seco e autoescorvante, sem necessidade de válvula de retenção, sistema de lavagem e proteção contra operação a seco, com altura máxima de sucção de até 9 metros;
• Operação reversível, sucção ou descarga de bloqueios do tubo;
• Os fluidos entram em contato apenas com o tubo da bomba, garantindo nenhuma contaminação durante todo o processo, e o tubo da bomba pode ser esterilizado com alta temperatura e alta pressão;
• A manutenção rotineira é simples e geralmente requer apenas a substituição do tubo da bomba.

Parâmetros Técnicos

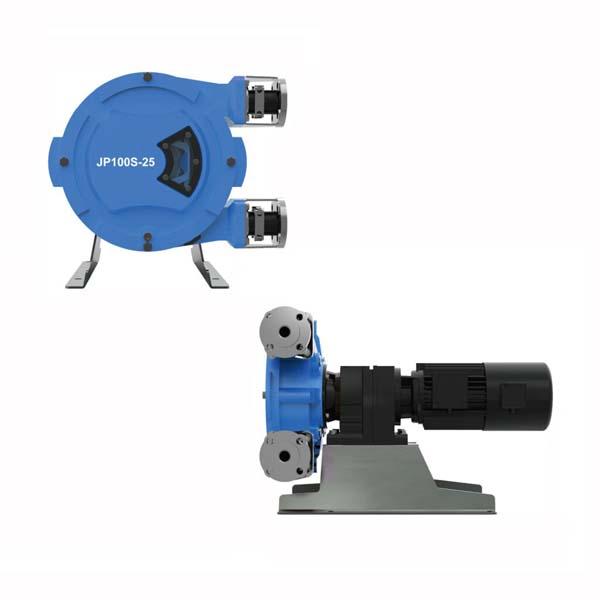

JP100S-25

Diâmetro e comprimento do tubo: 25×53×1005 mm (diâmetro interno × diâmetro externo × comprimento)
Vazão máxima: 18 L/min (60 rpm)
Tráfego por minuto: 12,6 L
Modo de controle: Regulagem de velocidade contínua por inversor (externo); Velocidade fixa (recomendado 42 rpm, sem necessidade de inversor de frequência)
Faixa de velocidade: 10~100 rpm (recomenda-se permanecer abaixo de 60 rpm durante operação contínua)
Resolução de velocidade: 1 Hz (com inversor de frequência)
Pressão negativa de entrada: ≤0,9 Bar
Pressão de saída: ≤15 Bar
Temperatura do fluido: <80°C
Material do tubo: Borracha Natural (NR) — Padrão; Borracha Nitrílica (NBR); EPDM
Vida útil do tubo: 2500~3000 horas (em temperatura e pressão normais, bombeando água, 45 rpm)
Consumo de lubrificante: 2 L
Duração efetiva dos lubrificantes: Substituir juntamente com o tubo
Especificações do conector: Junta Pagoda DN32 (Aço Inox 304)
Tipos de motor: Motor de frequência variável (padrão); Motor à prova de explosão (opcional, classificação à prova de explosão EXDIIBT4)
Alimentação: Trifásico AC380V, 0,37 KW
Ambiente de trabalho: Temperatura 0–40°C Umidade relativa <80%
Grau de proteção: IP54
Dimensões: 688×516×460 (mm)
Peso: 80 kg

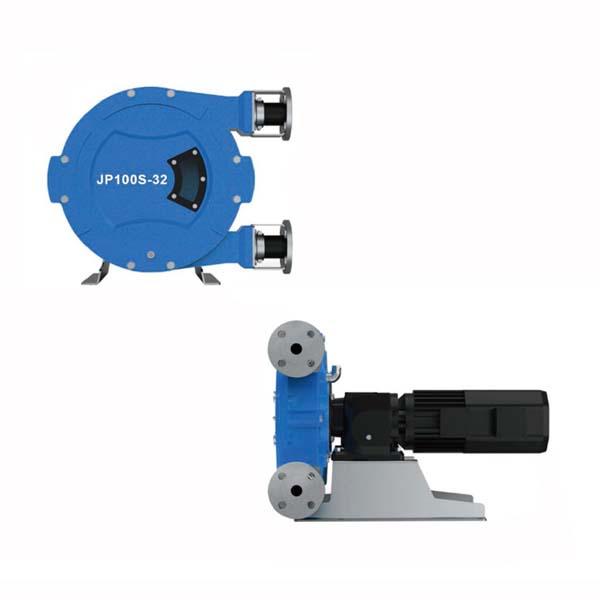

JP100S-32

Diâmetro e comprimento do tubo: 32×53×1005 (diâmetro interno × diâmetro externo × comprimento)
Vazão máxima: 36 L/min (60 rpm)
Tráfego por minuto: 25,2 L
Modo de controle: Regulagem de velocidade contínua por inversor (externo); Velocidade fixa (recomendado 42 rpm, sem necessidade de inversor de frequência)
Faixa de velocidade: 10~100 rpm (recomenda-se permanecer abaixo de 60 rpm durante operação contínua)
Resolução de velocidade: 1 Hz (com inversor de frequência)
Pressão negativa de entrada: ≤0,9 Bar
Pressão de saída: ≤15 Bar
Temperatura do fluido: <80°C
Material do tubo: Borracha Natural (NR) — Configuração Padrão; Borracha Nitrílica (NBR); EPDM
Vida útil do tubo: 2500~3000 horas (em temperatura e pressão normais, bombeando água, 42 rpm)
Consumo de lubrificante: 2,5 L
Duração efetiva dos lubrificantes: Substituir juntamente com o tubo
Especificações do conector: Junta Pagoda DN32 (Aço Inox 304)
Tipos de motor: Motor de frequência variável (padrão); Motor à prova de explosão (opcional, classificação à prova de explosão EXDIIBT4)
Alimentação: Trifásico AC380V, 1,5 KW
Ambiente de trabalho: Temperatura 0–40°C Umidade relativa <80%
Grau de proteção: IP54
Dimensões: LWH 671×601×515 (mm)
Peso total do equipamento: 122 kg

Escolha o tubo da bomba de acordo com as características dos diferentes materiais; a vida útil de um tubo de bomba diminui conforme a velocidade aumenta; os tubos feitos de três materiais diferentes têm a mesma vida útil.

Borracha Natural (NR): Comumente usada devido ao interior liso e excelente resistência ao desgaste, sendo adequada para transferir materiais levemente corrosivos e semelhantes a lama;
Borracha Nitrílica (NBR): Produzida via polimerização em emulsão de butadieno e acrilonitrila, apresenta forte resistência a óleos, álcalis e detergentes;
EPDM: Copolímero de etileno, propileno e pequena quantidade de dienos não conjugados. Possui excelente resistência à corrosão química, sendo particularmente resistente a substâncias como etanol e ácidos fortes.

Tabela de Fluxo

Condições dos dados: Bombeamento de água em temperatura e pressão normais; tubos de entrada e saída cada um com 1 metro de comprimento; sem diferença de altura entre a bomba e o nível do líquido do material.

Dimensões (mm)

JP100S-25

JP100S-32

Campos de Aplicação:

Indústria, proteção ambiental, agricultura, engenharia química e outros setores.

Aplicações Típicas:

Transferência de líquidos de alta viscosidade, transporte de líquidos com alto teor de sólidos, transporte de grande fluxo.
