Sistemas de gás frio tipo TG-RID

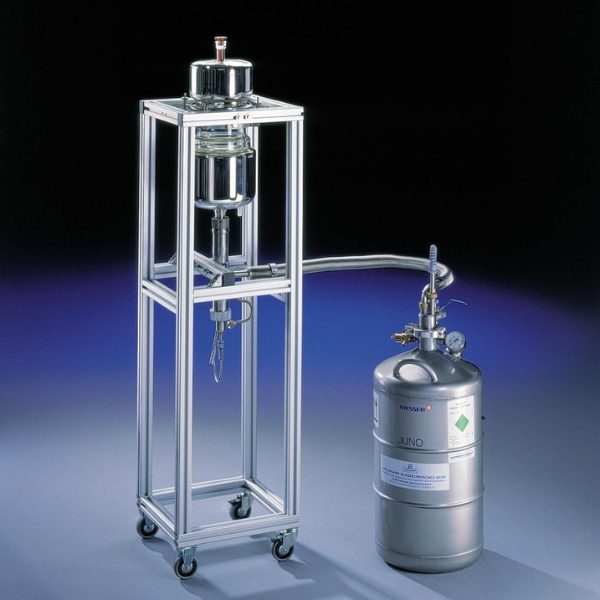

Sistema de resfriamento de baixa temperatura tipo TG-RID para vasos de reação de vidro. Faixa de temperatura de +100 °C a -180 °C medida no sensor de temperatura interno.

Resfriamento criogênico indireto para vasos de reação de +100 °C a –180 °C.
Para atender aos requisitos de altas velocidades de resfriamento e baixas temperaturas, às vezes é possível alternar o resfriamento por termostato convencional para um sistema de resfriamento a gás líquido desenvolvido para essa tarefa. A KGW-ISOTHERM projetou uma nova aplicação KALTGAS para essa aplicação. O reator é resfriado com nitrogênio criogênico, o que permite uma alta taxa de resfriamento. O manuseio simples e a alta confiabilidade operacional facilitam o início do uso dessa tecnologia de resfriamento.

Sistemas de gás frio – TG-RID

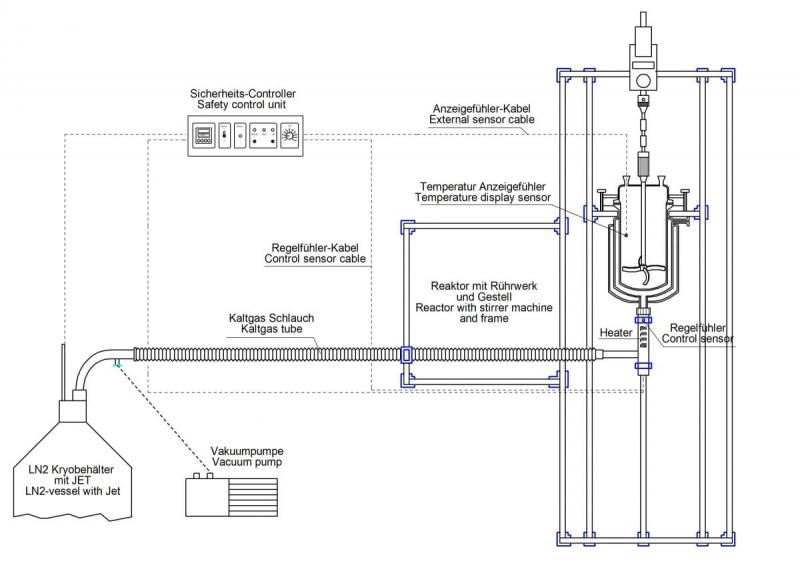

KALTGAS é um sistema de controle de temperatura baseado na baixa temperatura do nitrogênio líquido como refrigerante. O nitrogênio líquido é vaporizado em um tanque criogênico por meio de um aquecedor (jato). Isso gera um fluxo constante de gás criogênico. Variando o aquecedor (jato) no controlador de segurança (SC5), tanto a capacidade de resfriamento quanto o volume do fluxo de gás podem ser alterados, e o consumo de LN2 pode ser reduzido ao mínimo pela variação da potência do jato. O fluxo de gás criogênico é então alimentado através de um tubo metálico flexível isolado a vácuo para um trocador de calor (aquecedor). O trocador de calor tem a função de aquecer o fluxo de gás frio até a temperatura desejada. Isso significa que um fluxo de gás predefinido com uma temperatura predefinida está disponível como refrigerante na saída do trocador de calor. Esse fluxo de gás constante passa pela camisa de têmpera do recipiente de reação e resfria o meio no recipiente. Este sistema KALTGAS é conhecido como controle indireto de temperatura de recipientes de reação. Neste sistema KALTGAS, a alta taxa de resfriamento do meio no recipiente de reação é alcançada pelas grandes diferenças de temperatura entre o gás frio e o meio a ser temperado. Um sistema KALTGAS gera um fluxo de gás frio de -180 °C em poucos minutos. Esse fluxo de gás extremamente frio permite o resfriamento rápido do meio no recipiente de reação. O controlador de segurança padrão (SC5) atinge uma estabilidade de temperatura do fluxo de gás inferior a +/- 0,2 °C no estado regulado.

Utilizando um controlador em cascata, não apenas a temperatura do gás, mas também a temperatura do meio no recipiente de reação podem ser controladas. À medida que a temperatura real se aproxima da temperatura de ajuste, essa diferença de temperatura é continuamente reduzida pelo controlador de temperatura, de modo que uma estabilidade de temperatura de aproximadamente +/- 0,1 °C pode ser alcançada no estado controlado. Além da alta velocidade de resfriamento e da boa estabilidade de controle, outra vantagem fundamental dos sistemas KALTGAS é seu design modular. Substituindo componentes individuais, como a linha de gás, o jato ou o aquecedor, a capacidade e a velocidade de resfriamento podem ser alteradas. Os módulos básicos, como o tanque LN2, a bomba de vácuo ou o controle de temperatura, permanecem inalterados.

Outra vantagem reside no próprio refrigerante. O gás nitrogênio é inerte e, portanto, o recipiente de reação pode ser trocado sem os problemas usuais associados ao óleo termostático. A limpeza do recipiente de reação também se limita à câmara de reação do recipiente e não requer mais limpeza adicional da camisa de têmpera.

Em um recipiente de reação, 1,5 litro de metanol é resfriado de +20 °C para -95 °C em aproximadamente 50 minutos. O consumo de LN2 durante a fase de resfriamento é de 5 a 6 litros de LN2. Para manter o metanol a -95 °C, o reator necessita apenas de aproximadamente 1,2 litro de LN2 por hora.

Dados Técnicos

Tipo TG-RID
Jato = 500 watts
Aquecedor = 630 watts
Reator = volume de 2 litros, isolado a vácuo com faixa de visualização
Tampa = 3 x NS 29/32 laterais / 1 x NS 29/32 central; isolado a vácuo
Estrutura em alumínio
Tubulação em V2A, comprimento de 1,5 metros, pode ser evacuada com bomba de vácuo
Sifão para recipiente de LN2 com KF NW 50
Nº do pedido Nº: TG-RID 63/50

Acessórios

Recipientes LN2 com volumes de 20 a 300 litros
Agitador, agitador e tampa de agitador
Reatores com volumes maiores

Outros serviços do sistema KALTGAS mediante solicitação
Sujeito a alterações técnicas
