Confira - Suportes para sistemas de destilação, extração e reação
Descrição

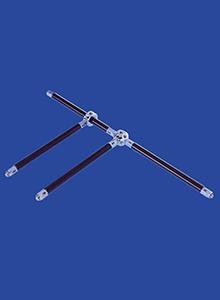

● O sistema de suporte Lenz consiste em componentes padronizados como barras tubulares e diagonais retangulares que combinados com nós esféricos e discos formam uma estrutura sólida.
● Além disso, pés (Foot plate), suportes para flanges KF, estantes e outros equipamentos para uso específico estão disponíveis.
_______________________________________________________________________________________________________
► Características:
- Superfícies de alta qualidade (Nós cromados, barras com pintura eletrostática preta RAL 9005).
- Juntas robustas com conexões roscadas (MM 12).
- Fácil montagem e desmontagem.
_______________________________________________________________________________________________________
► Barra tubular:
● Cód. 6247610
- Material: aço com pintura eletrostática preta (RAL 9005)
- Diâmetro: 22 mm
- Comprimento: 36,3 cm
- 2 Conexões rosca M 12
● Cód. 6247611
- Material: aço com pintura eletrostática preta (RAL 9005)
- Diâmetro: 22 mm
- Comprimento: 50 cm
- 2 Conexões rosca M 12
● Cód. 6247612
- Material: aço com pintura eletrostática preta (RAL 9005)
- Diâmetro: 22 mm
- Comprimento: 70,7 cm
- 2 Conexões rosca M 12
● Cód. 6247613
- Material: aço com pintura eletrostática preta (RAL 9005)
- Diâmetro: 22 mm
- Comprimento: 100 cm
- 2 Conexões rosca M 12
_______________________________________________________________________________________________________
► Barra diagonal de reforço:
● Cód. 6247614
- Material: aço com pintura eletrostática
- Para retângulos: 35x70 cm
- 2 furos alongados
● Cód. 6247615
- Material: aço com pintura eletrostática
- Para retângulos: 35x100 cm
- 2 furos alongados
● Cód. 6247630
- Material: aço com pintura eletrostática
- Para retângulos: 50x70 cm
- 2 furos alongados
● Cód. 6247616
- Material: aço com pintura eletrostática
- Para retângulos: 50x100 cm
- 2 furos alongados
_______________________________________________________________________________________________________
► Nó esférico:
● Cód. 6247617
- Material: aço cromado
- Com 18 furos rosca M 12
- ângulo de conexão: 25° - 180°
_______________________________________________________________________________________________________
► Nó de disco:
●Cód. 6247618
- Material: aço cromado
- Furo central para haste de diâmetro 22 mm
- Com 8 furos rosca M 12
_______________________________________________________________________________________________________
► Pé (Footplate):
●Cód. 6247634
- Material: aço cromado
- Dimensões: Ø 50 x A 8 mm
- Com parafuso rosca M12 (L = 17 mm)
_______________________________________________________________________________________________________
► Mufa dupla:
●Cód. 6250000
- Material: ferro fundido maleável
- Para hastes de suporte Ø máx. 25 mm
- Capacidade: 20 L.
