Confira - Configurações completas de reatores
Descrição
A estrutura do reator temperável consiste em:
- Reator com temperatura controlada e válvula J de 10 mm
- Adaptador metálico DN 15 para M16x1 (junta plana de PTFE)
- Tampa com três conexões laterais NS 29/32 em ângulo e uma NS no meio
- Anel de vedação revestido em FEP
- Conector de engate
- Agitador de hélice em PTFE
- Embreagem de agitação
- Fechamento de agitação em RVFE
- Estrutura em tubo V2A
Outros acessórios necessários:
- Mangueiras metálicas
- Motor do agitador
- Termostato
- Um agitador de âncora também pode ser fornecido mediante solicitação.
O conjunto do reator temperável consiste em:
Um reator temperável com válvula J de 10 mm, adaptador metálico DN15 para M16x1 (junta plana de PTFE), uma tampa com três conexões laterais NS 29/32 em ângulo e uma conexão correspondente no meio, anel de vedação revestido em FEP, placa de fixação, fixador de flange, agitador de hélice feito de V2A revestido em PTFE, acoplamento do agitador RKG, tampa do agitador RVFE e estrutura tipo
Easy Frame feita de tubo V2A.
Reatores com estrutura fixa

Volume [l] | Tipo | Flange NW | H.I. [mm] | Eixo do agitador | Tampa do pescoço do meio | Código |
---|---|---|---|---|---|---|
0,5 | 7172 | 100 | 140 | 10 | NS 29 | RK-FB 1 |
1 | 7173 | 100 | 210 | 10 | NS 29 | RK-FB 2 |
2 | 7174 | 100 | 330 | 10 | NS 29 | RK-FB 3 |
3 | 7175 | 100 | 450 | 10 | NS 29 | RK-FB 4 |
4 | 7176 | 100 | 590 | 10 | NS 29 | RK-FB 5 |
4 | 7179 | 150 | 315 | 16 | NS 45 | RK-FB 6 |
5 | 7180 | 150 | 365 | 16 | NS 45 | RK-FB 7 |
6 | 7181 | 150 | 425 | 16 | NS 45 | RK-FB 8 |
8 | 7182 | 150 | 535 | 16 | NS 45 | RK-FB 9 |
5 | 7194 | 200 | 235 | 16 | NS 45 | RK-FB 10 |
6 | 7195 | 200 | 275 | 16 | NS 45 | RK-FB 11 |
8 | 7196 | 200 | 335 | 16 | NS 45 | RK-FB 12 |

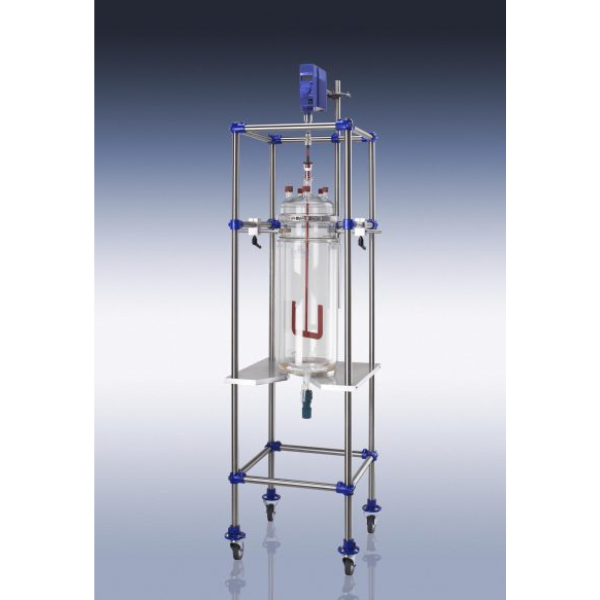

Reatores com estrutura móvel

Volume [l] | Tipo | Flange NW | H.I. [mm] | Eixo do agitador | Tampa do pescoço do meio | Código |
---|---|---|---|---|---|---|
4 | 7179 | 150 | 315 | 16 | NS 45 | RK-FB 15 |
5 | 7180 | 150 | 365 | 16 | NS 45 | RK-FB 16 |
6 | 7181 | 150 | 425 | 16 | NS 45 | RK-FB 17 |
8 | 7182 | 150 | 535 | 16 | NS 45 | RK-FB 18 |
10 | 7183 | 150 | 655 | 16 | NS 45 | RK-FB 19 |
5 | 7194 | 200 | 235 | 16 | NS 45 | RK-FB 20 |
6 | 7195 | 200 | 275 | 16 | NS 45 | RK-FB 21 |
8 | 7196 | 200 | 335 | 16 | NS 45 | RK-FB 22 |
10 | 7197 | 200 | 395 | 16 | NS 45 | RK-FB 23 |
15 | 7198 | 200 | 615 | 16 | NS 45 | RK-FB 24 |
20 | 7198-20 | 200 | 760 | 16 | NS 45 | RK-FB 25 |
Reactor from 5 liters up: frame with supporting ring
Reatores com Easy Frame

Volume [l] | Tipo | Flange NW | H.I. [mm] | Eixo do agitador | Tampa do pescoço do meio | Código |
---|---|---|---|---|---|---|
4 | 7179 | 150 | 315 | 16 | NS 45 | RK-EF 15 |
5 | 7180 | 150 | 365 | 16 | NS 45 | RK-EF 16 |
6 | 7181 | 150 | 425 | 16 | NS 45 | RK-EF 17 |
8 | 7182 | 150 | 535 | 16 | NS 45 | RK-EF 18 |
10 | 7183 | 150 | 655 | 16 | NS 45 | RK-EF 19 |
5 | 7194 | 200 | 235 | 16 | NS 45 | RK-EF 20 |
6 | 7195 | 200 | 275 | 16 | NS 45 | RK-EF 21 |
8 | 7196 | 200 | 335 | 16 | NS 45 | RK-EF 22 |
10 | 7197 | 200 | 395 | 16 | NS 45 | RK-EF 23 |
15 | 7198 | 200 | 615 | 16 | NS 45 | RK-EF 24 |
20 | 7198-20 | 200 | 760 | 16 | NS 45 | RK-EF 25 |
30 | 7198-30B | 200 | 735 | 16 | NS 45 | RK-EF 26 |
