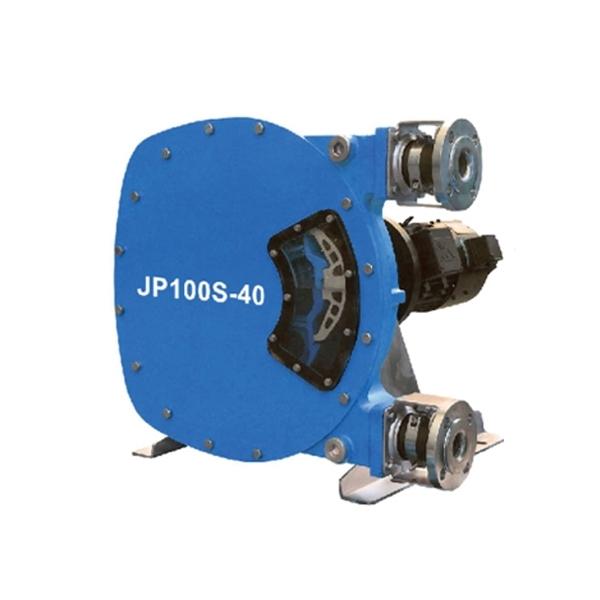

JP100S (40, 50, 65) - Bomba Peristáltica de Transferência em Lote

As bombas peristálticas de transferência em lote Lead Fluid JP100S-(40, 50, 65) funcionam comprimindo continuamente o tubo da bomba usando rotores de alta resistência, permitindo transportar fluidos com até 80% de conteúdo sólido. Projetadas para aplicações industriais, essas bombas apresentam uma altura de sucção de até 9 metros e pressões de transmissão de 15 Bar (para os modelos 40 e 50) a 16 Bar (para os modelos 65). Possuem vida útil do tubo da bomba de 2500–3000 horas e exigem manutenção simples e de baixo custo. As bombas da série Lead Fluid JP100S são uma excelente escolha para aplicações que exigem transferência de fluidos de longa distância, alta viscosidade e alto conteúdo de sólidos.

JP100S-40 Faixa de Vazão (velocidade 10~60 rpm): 13~78 L/min
JP100S-50 Faixa de Vazão (velocidade 10~60 rpm): 29~174 L/min
JP100S-65 Faixa de Vazão (velocidade 10~50 rpm): 67~335 L/min

Vazão: ≤335 mL/min
Máx.: 1 Canal

Características

• Adequada para transportar fluidos contendo substâncias corrosivas, alta viscosidade, alta densidade, alto conteúdo sólido ou sensíveis à força de cisalhamento;
• Uso de tubo composto multicamadas, alta pressão de transmissão, até 15 Bar;
• A taxa de fluxo é estável, a precisão de transmissão é alta;
• Capacidade de transmitir fluidos a temperaturas de até 80°C;
• Capacidade de operação a seco e autoescorvante, sem necessidade de válvula de retenção, sistema de lavagem e proteção contra operação a seco, com altura máxima de sucção de até 9 metros;
• Operação reversível, sucção ou descarga de obstruções do tubo;
• Os fluidos entram em contato apenas com o tubo da bomba, garantindo nenhuma contaminação durante o processo, e o tubo pode ser esterilizado com alta temperatura e alta pressão;
• A manutenção de rotina é simples e geralmente requer apenas a substituição do tubo da bomba.

Tabela de Vazão

★ Condições dos dados: Bombeamento de água sob temperatura e pressão normais; tubos de entrada e saída com 1 metro de comprimento cada; sem diferença de altura entre a bomba e o nível do líquido do material.

Parâmetros Técnicos

Modelo do Produto: JP100S-40

Vazão Máxima: 78 L/min (60 rpm)
Tráfego por Minuto: 54,6 L
Modo de Controle: Regulagem de velocidade sem etapas por inversor (externo); velocidade fixa (recomendado 42 rpm, sem necessidade de inversor)
Faixa de Velocidade: 10~100 rpm (recomendado manter abaixo de 60 rpm para operação contínua)
Resolução de Velocidade: 1 Hz (com inversor)
Pressão Negativa de Entrada: ≤0,9 Bar
Pressão de Saída: ≤15 Bar
Temperatura do Fluido: <80℃
Material do Tubo: Borracha Natural (NR) — Configuração Padrão; Borracha Nitrílica (NBR); EPDM
Vida Útil do Tubo: 2500~3000 horas (sob temperatura e pressão normais, bombeando água, 42 rpm)
Consumo de Lubrificante: 5 L
Duração Efetiva do Lubrificante: Substituir junto com o tubo
Especificações do Conector: Flange DN40 aço inox 304
Tipos de Motor: Motor de engrenagem AC (modelo padrão); Motor à prova de explosão (opcional, classificação EXDIIBT4)
Fonte de Alimentação: AC trifásico 380V, 4 KW
Ambiente de Trabalho: Temperatura 0–40°C, umidade relativa<80%
Grau de Proteção: IP54
Dimensões: C×L×A 786×690×613 (mm)
Peso: 200 kg

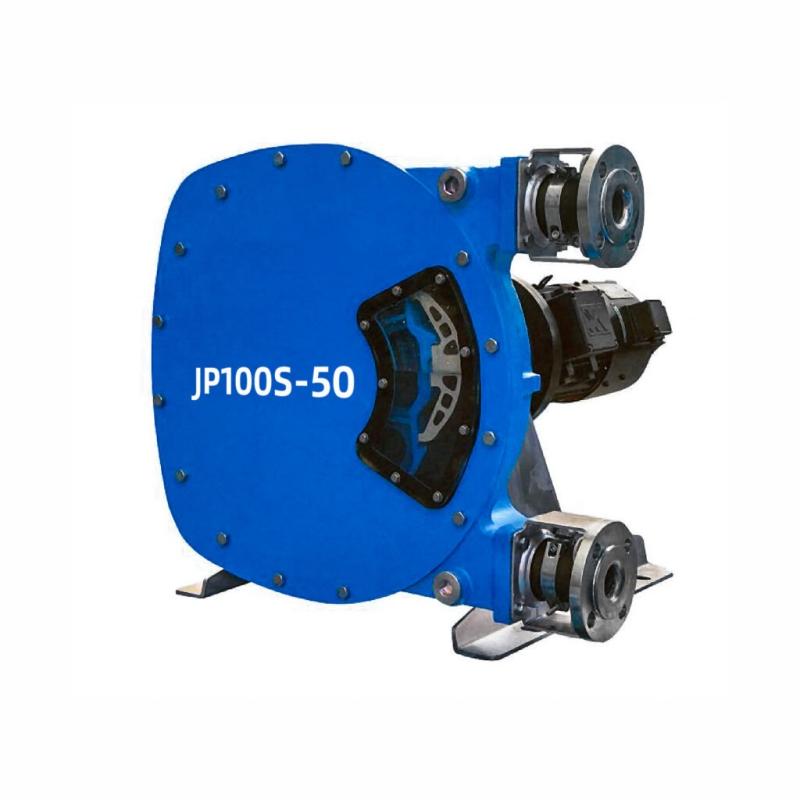

Modelo do Produto: JP100S-50

Vazão Máxima: 174 L/min (opcional 60 rpm)
Tráfego por Minuto: 122 L
Modo de Controle: Regulagem de velocidade sem etapas por inversor (externo); velocidade fixa (recomendado 42 rpm)
Faixa de Velocidade: 10~100 rpm (recomendado manter abaixo de 60 rpm para operação contínua)
Resolução de Velocidade: 1 Hz (com inversor)
Pressão Negativa de Entrada: ≤0,9 Bar
Pressão de Saída: ≤15 Bar
Temperatura do Fluido: <80℃
Material do Tubo: NR (padrão), NBR, EPDM
Vida Útil do Tubo: 2500~3000 h
Consumo de Lubrificante: 10 L
Duração Efetiva do Lubrificante: Substituir junto com o tubo
Especificações do Conector: Flange DN50 aço inox 304
Tipos de Motor: Motor de engrenagem AC; motor à prova de explosão EXDIIBT4 (opcional)
Fonte de Alimentação: AC trifásico 380V, 5.5 KW
Ambiente de Trabalho: Temperatura 0–40°C, umidade relativa<80%
Grau de Proteção: IP54
Dimensões: C×L×A 980×838×780 (mm)
Peso: 350 kg

Modelo do Produto: JP100S-65

Vazão Máxima: 335 L/min (opcional 50 rpm)
Tráfego por Minuto: 281 L
Modo de Controle: Regulagem de velocidade sem etapas por inversor (externo); velocidade fixa (recomendado 42 rpm)
Faixa de Velocidade: 10~100 rpm (recomendado manter abaixo de 60 rpm para operação contínua)
Resolução de Velocidade: 1 Hz (com inversor)
Pressão Negativa de Entrada: ≤0,9 Bar
Pressão de Saída: ≤16 Bar
Temperatura do Fluido: <80℃
Material do Tubo: NR (padrão), NBR, EPDM
Vida Útil do Tubo: 2500~3000 h
Consumo de Lubrificante: 25 L
Duração Efetiva do Lubrificante: Substituir junto com o tubo
Especificações do Conector: Flange 2-1/2″ (aço inox 304)
Tipos de Motor: Motor de engrenagem AC; motor à prova de explosão EXDIIBT4 (opcional)
Fonte de Alimentação: AC trifásico 380V, 7.5 KW
Ambiente de Trabalho: Temperatura 0–40°C, umidade relativa<80%
Grau de Proteção: IP54
Dimensões: C×L×A 1170×680×1030 (mm)
Peso: 600 kg

Escolha do tubo da bomba

Escolha o tubo da bomba de acordo com as características de diferentes materiais; a vida útil do tubo da bomba diminui conforme a velocidade aumenta; os tubos feitos dos três materiais têm a mesma vida útil.

NR (Borracha Natural): Comumente usada devido ao interior liso e excelente resistência ao desgaste, adequada para materiais levemente corrosivos e pastosos.
NBR (Borracha Nitrílica): Possui forte resistência a óleos, álcalis e detergentes.
EPDM: Excelente resistência química, adequada a substâncias como etanol e ácidos fortes.

Dimensões (mm)

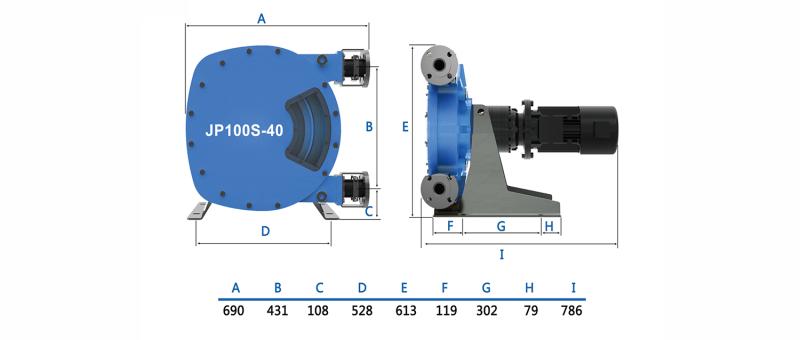

JP100S-40

JP100S-50

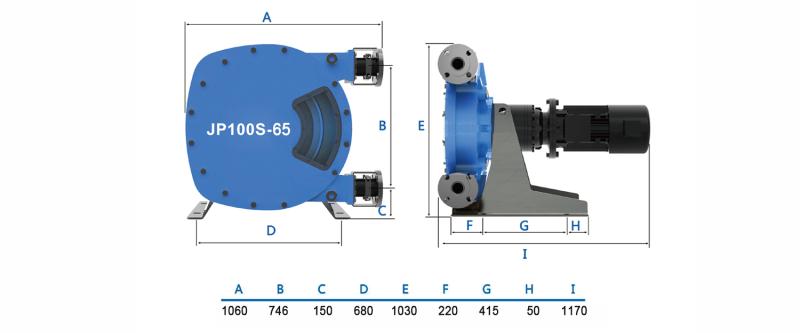

JP100S-65

Áreas de aplicação:

Indústria, proteção ambiental, agricultura, engenharia química e outros setores.

Aplicações típicas:

Transferência de líquidos de alta viscosidade, transporte de líquidos com alto teor de sólidos, transporte de grandes vazões.
