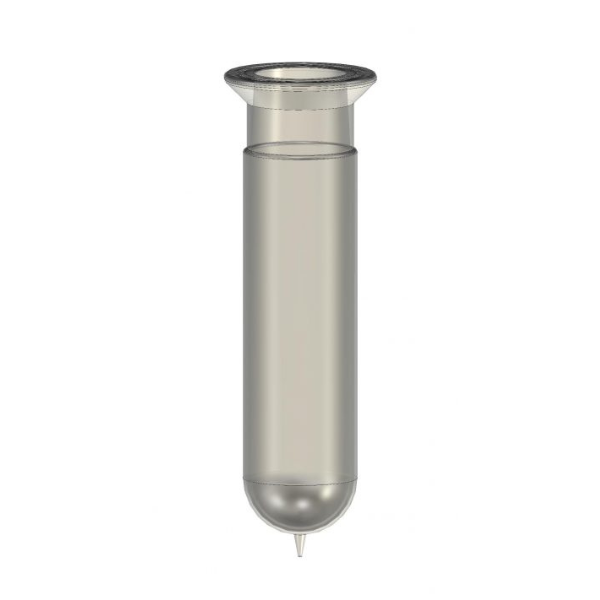

Criostatos LN2 com flange de cabeça
Os criostatos de banho LN2 (frascos Dewar) são feitos de vidro borossilicato 3.3, em conformidade com a norma DIN/ISO 3585 (DURAN), e são projetados para uso com nitrogênio líquido. São utilizados como criostatos individuais ou como blindagens de resfriamento LN2 para criostatos de hélio líquido.
Os criostatos são fabricados exclusivamente sob encomenda. Os criostatos possuem um flange de anteparo com uma ranhura para anel de vedação como flange de cabeça. Alterações dimensionais, de conexão ou de volume geralmente podem ser feitas sem custo adicional. Os criostatos LN2 listados na tabela correspondem às dimensões e volumes mais comuns. Os criostatos LN2 são fornecidos com faixas de visualização opostas como padrão.
Os criostatos também podem ser oferecidos com uma faixa visível ou totalmente prateados. Os criostatos padrão são oferecidos como uma peça de vidro puro. Por um pequeno custo adicional, podem ser equipados com uma tampa de base ou com uma capa protetora de alumínio e faixas visíveis.
Diâmetro interno livre no flange da cabeça
Flange de cabeça
| NW 60 | 57 mm |
| NW 100 | 97 mm |
| NW 120 | 117 mm |
| NW150 | 147 mm |
| NW 200 | 197 mm |
Dados Técnicos
| Tipo | D.I. [mm] | D.A. [mm] | H.I. [mm] | Flange | H.F. [mm] | H.A. [mm] | Volume [l] |
|---|---|---|---|---|---|---|---|
| LNC 1-F | 60 | 80 | 800 | NW60 | 850 | 950 | 2.0 |
| LNC 2-F | 104 | 130 | 800 | NW100 | 860 | 960 | 6.0 |
| LNC 3-F | 124 | 150 | 800 | NW120 | 860 | 960 | 9.0 |
| LNC 4-F | 136 | 160 | 800 | NW150 | 875 | 975 | 10.0 |
| LNC 5-F | 155 | 190 | 800 | NW150 | 875 | 975 | 13.5 |
| LNC 6-F | 200 | 230 | 800 | NW200 | 875 | 975 | 21.0 |
| LNC 7-F | 250 | 280 | 800 | NW200 | 850 | 950 | 38.0 |
