Sistemas de gás frio tipo T-G

Sistema de resfriamento de baixa temperatura para aplicações de resfriamento de até -180 °C

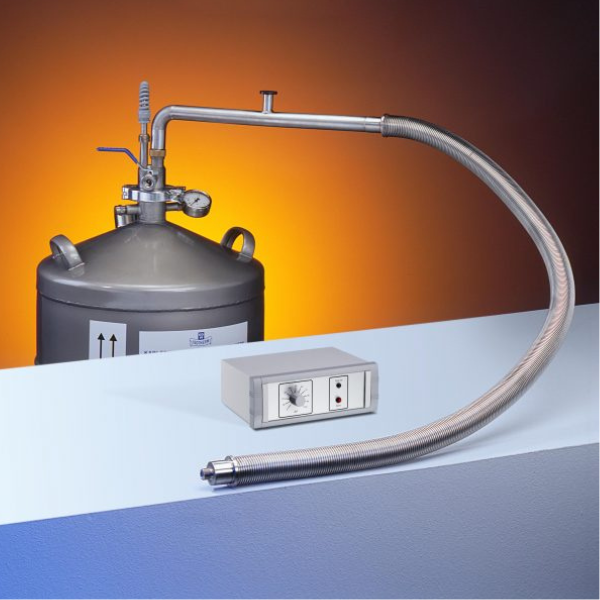

Este sistema KALTGAS foi projetado para uma faixa de temperatura de até -180 °C, na qual o sistema de controle de temperatura é projetado apenas para gerar um fluxo de gás frio. As baixas temperaturas são alcançadas utilizando nitrogênio gasoso frio. O nitrogênio líquido é vaporizado no tanque de armazenamento LN2 e, portanto, está disponível como gás frio para controle de temperatura. Esse fluxo constante de gás frio pode ser usado, por exemplo, para soprar o objeto a ser resfriado ou para direcionar o fluxo de gás para uma câmara de teste para resfriamento.

Exemplos de aplicação:

• Testes térmicos de plásticos, metais, materiais compósitos, etc.
• Resfriamento de componentes eletrônicos
• Ultracongelamento de câmaras de amostra
• Congelamento por choque de amostras biológicas, alimentos e outros materiais
• Revenimento de amostras de teste:
  • Ensaio de tração ou torção
  • Ensaio de impacto com barra entalhada
  • Experimentos químicos ou físicos
  • Processos de engenharia de processos

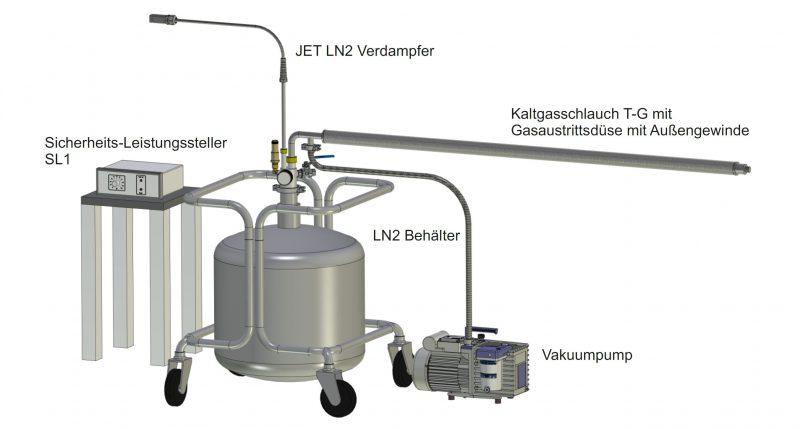

KALTGAS é um sistema de controle de temperatura baseado na baixa temperatura do nitrogênio líquido como refrigerante. O nitrogênio líquido é vaporizado em um tanque criogênico por meio de um aquecedor (jato). Isso gera um fluxo constante de gás criogênico. Variando o aquecedor (jato) no controlador de potência de segurança (SL1), tanto a capacidade de resfriamento quanto o volume do fluxo de gás podem ser alterados, e o consumo de LN2 pode ser reduzido ao mínimo necessário variando a potência do jato. O fluxo de gás criogênico é então alimentado através de um tubo de metal flexível isolado a vácuo para o objeto a ser resfriado. Um sistema KALTGAS pode gerar um fluxo de gás frio de até -180 °C em poucos minutos. Na maioria dos casos, este sistema KALTGAS é usado apenas para gerar o fluxo de gás frio. Este fluxo de gás pode ser controlado em termos de volume por meio de um regulador de potência. Como este tipo de sistema controlado opera sem contraaquecimento, o controle de temperatura não é possível. Para obter estabilidade de temperatura e controle, um módulo de reaquecimento (aquecedor - trocador de calor) deve ser usado. Este pode ser montado diretamente na mangueira ou pode ser instalado em uma câmara nas imediações do fluxo de gás frio. O módulo de reaquecimento (aquecedor) tem a função de aquecer o fluxo de gás frio até a temperatura desejada. Isso significa que um fluxo de gás predefinido com uma temperatura predefinida está disponível como refrigerante na saída do trocador de calor. Além da alta velocidade de resfriamento, o design modular é outra vantagem dos sistemas KALTGAS. A substituição de componentes individuais, como a linha de gás N2, os jatos ou os aquecedores, permite alterar a taxa de resfriamento ou o consumo de LN2, bem como o tipo de uso. Os módulos básicos, como o tanque de LN2, a bomba de vácuo ou o controle de temperatura, permanecem inalterados.

Dados Técnicos

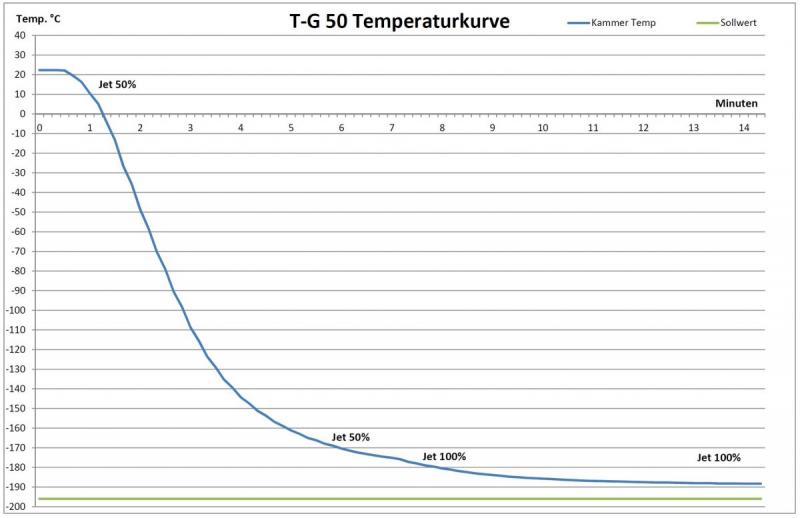

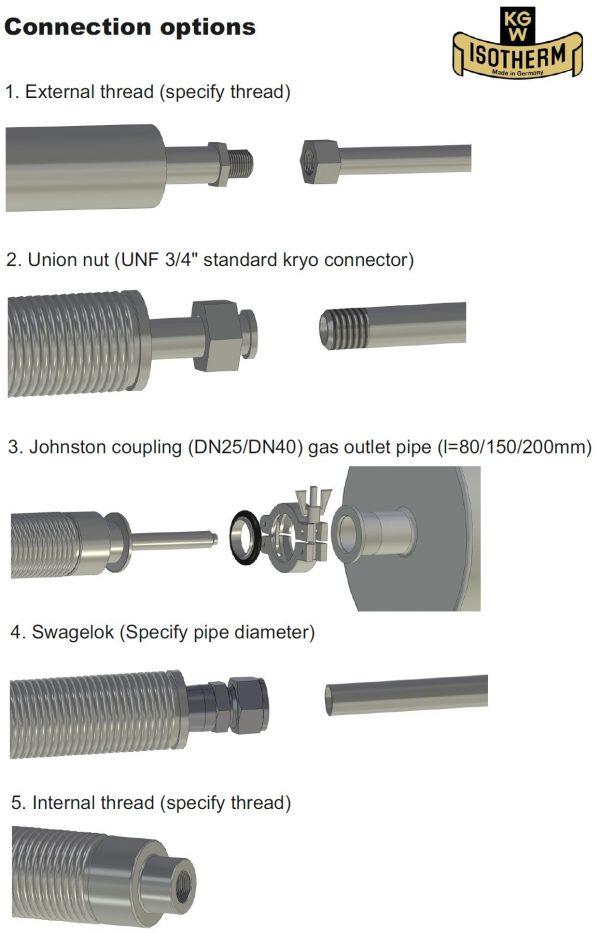

Tipo T-G50 / Jato = 500 Watts / Consumo de LN2 = 1,1 l/h a 11 l/h (litros por hora) Tubo V2A, comprimento de 1,8 metros, pode ser evacuado com vácuo. Bomba elevatória para reservatório de LN2 com KF NW 50. Código do pedido: T-G 50-1 (rosca externa) Código do pedido: T-G 50-2 (porca de união) Código do pedido: T-G 50-3 (embreagem Johnston) Código do pedido: T-G 50-4 (Swagelok) Código do pedido: T-G 50-5 (rosca fêmea)

Acessórios

Recipientes LN2 com capacidade de 20 a 300 litros. Módulo de pós-aquecimento. Outros serviços do sistema KALTGAS mediante solicitação. Sujeito a alterações técnicas.
