Racks para Reatores

Estrutura fixa Estrutura móvel Estrutura de mesa - NE

Estrutura de mesa - NV Estrutura de mesa da NW150 Easy Frame móvel

Easy Frame aberta móvel

___________________________________________________________________________________________________

Estrutura fixa (diâmetro do tubo 27 mm)

Exemplo de montagem de estrutura fixa com elevador Exemplo de montagem de estrutura fixa

Tamanho básico	Altura	Flange	Código
400 x 400	1200	NW100	7680
450 x 450	1300	NW120	7681
500 x 500	1500	NW150	7682
600 x 600	1800	NW200	7683

Estrutura móvel (diâmetro do tubo 27 mm)

Exemplo de estrutura móvel com anel de suporte

Tamanho básico	Altura	Flange	Código
400 x 400	1200	NW100	7685
450 x 450	1300	NW120	7686
500 x 500	1500	NW150	7687
600 x 600	1800	NW200	7688

Support ring (tube diameter 27mm)

Diâmetro externo	Diâmetro interno	Flange	Código
190	150	100/150	7696
250	190	150/200	7697

Estrutura de mesa NE (diâmetro do tubo 27 mm)

Esboço de estrutura de mesa Exemplo de montagem de estrutura de mesa

Tamanho básico	Altura	Flange	Código
400 x 400	1000	NW60	7690-NE
400 x 400	1200	NW100	7691-NE
400 x 400	1200	NW120	7692-NE

Estrutura de mesa NV (diâmetro do tubo 27 mm)

Esboço de estrutura de mesa Exemplo de montagem de estrutura de mesa

Tamanho básico	Altura	Flange	Código
400 x 400	1000	NW60	7690-NV
400 x 400	1200	NW100	7691-NV
400 x 400	1200	NW120	7692-NV

Estrutura de mesa (diâmetro do tubo 27 mm)

Exemplo de montagem de estrutura de mesa

Tamanho básico	Altura	Flange	Código
200 x 400	750	NW60	7690
300 x 400	750	NW100	7691
300 x 450	750	NW120	7692
350 x 450	800	NW150	7693
400 x 500	850	NW200	7694

up to max. 5L volume

Estrutura móvel tipo Easy Frame (diâmetro do tubo: 26,9 mm)

Estrutura, peças individuais e função da estrutura móvel Easy Frame

Vantagens da Easy Frame:

Troca rápida do reator
O reator pode ser facilmente instalado e removido por uma única pessoa
Sem necessidade de abertura e movimentação dos tubos do rack durante a instalação do reator, como nos racks convencionais
Sem danos ao flange ou à válvula de drenagem durante a instalação do reator

A estrutura móvel tipo Easy Frame consiste em:

Uma estrutura tubular V2A com conectores de alumínio revestidos em azul
Uma placa de fixação de alumínio e um anel de suporte com almofada protetora para o reator
Dois fixadores de flange ajustáveis para fixar e segurar o reator no flange
Uma barra de suporte para o agitador e os rolos

Tamanhos da estrutura móvel tipo Easy Frame

Esboço da estrutura móvel Easy Frame Exemplo de montagem da estrutura móvel Easy Frame

Tamanho básico	Altura	Furo para anel fixo	Fixador de flange	Código
500 x 500	1400	150	NW150	7701
500 x 500	1600	150	NW150	7702
500 x 500	1800	150	NW150	7703
500 x 500	1400	200	NW200	7704
500 x 500	1600	200	NW200	7705
500 x 500	1800	200	NW200	7706

Other sizes and dimensions on request

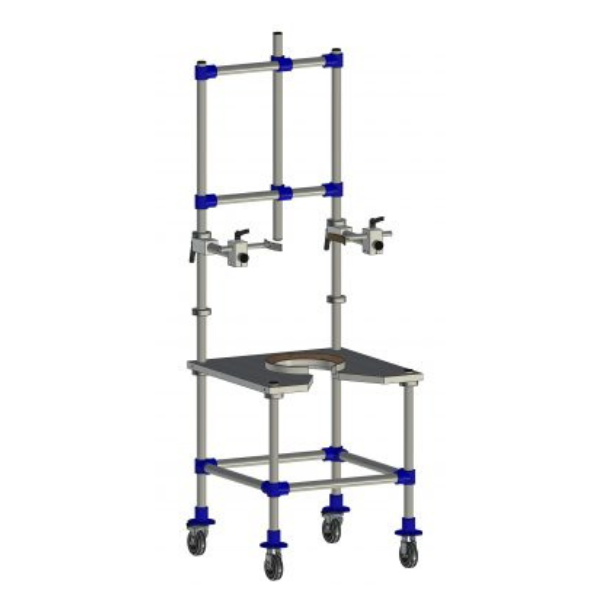

Tamanhos da estrutura móvel tipo Easy Frame Aberta

Estrutura móvel Easy Frame aberta Exemplo da estrutura Easy Frame aberta
para diversos tamanhos de reatores

Tamanho básico	Altura	Furo para anel fixo	Fixador de Flange	Código
500 x 500	1400	150	NW150	7701-O
500 x 500	1600	150	NW150	7702-O
500 x 500	1800	150	NW150	7703-O
500 x 500	1400	200	NW200	7704-O
500 x 500	1600	200	NW200	7705-O
500 x 500	1800	200	NW200	7706-O
