Descrição

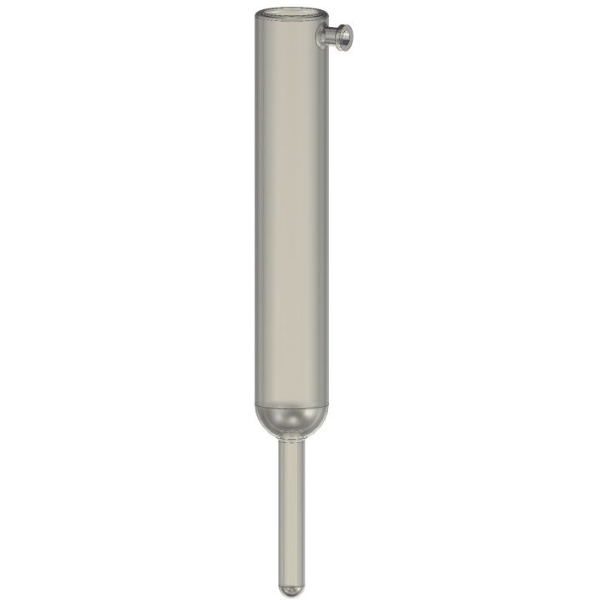

Criostatos de vidro LHe com constrição
Os criostatos de banho LHe (frascos Dewar) são feitos de vidro borossilicato 3.3, em conformidade com a norma DIN/ISO 3585 (DURAN), e são projetados para uso com hélio líquido. Como o vidro borossilicato 3.3 (DURAN) não é estanque à difusão de hélio, os criostatos de vidro devem ser projetados de forma que possam ser pós-evacuados. Um flange de vidro NW 25 com braçadeira e anel de vedação associados é utilizado como conexão de vácuo padrão, de modo que a conexão à bomba de vácuo possa ser feita com pequenos componentes de flange metálicos. Mediante solicitação, uma torneira de vidro a vácuo ou um flange metálico colado também podem ser oferecidos como flange da bomba.
Os criostatos de hélio são fabricados exclusivamente sob encomenda. Alterações nas dimensões, conexões ou volumes geralmente podem ser feitas sem custo adicional. Os criostatos LHe listados na tabela correspondem às dimensões e volumes mais comuns. Os criostatos LHe são fornecidos com faixas de visualização opostas como padrão. É claro que os criostatos também podem ser oferecidos com uma faixa visível ou totalmente banhados a prata.
Dados Técnicos
| Tipo | D.I. [mm] | D.A. [mm] | H.I. [mm] | D.I.1 [mm] | D.A.1 [mm] | H.I.1 [mm] | Volume [l] |
|---|---|---|---|---|---|---|---|
| LHC 10 | 60 | 80 | 550 | 16 | 32 | 250 | 2.0 |
| LHC 11 | 70 | 90 | 550 | 16 | 32 | 250 | 3.0 |
| LHC 12 | 80 | 105 | 550 | 16 | 32 | 250 | 4.0 |
| LHC 13 | 99 | 120 | 550 | 24 | 42 | 250 | 6.0 |
| LHC 14 | 104 | 130 | 550 | 28 | 48 | 250 | 7.0 |
| LHC 15 | 124 | 150 | 550 | 32 | 52 | 250 | 9.5 |
| LHC 16 | 136 | 160 | 550 | 32 | 52 | 250 | 11.5 |
| LHC 17 | 158 | 185 | 550 | 32 | 52 | 250 | 15.5 |
