Armadilha Fria - Dedo de resfriamento de duas peças S29-Z / SL29-Z

Aplicação:

• Purificação de gases por condensação, por exemplo, em sistemas de vácuo

Vantagens:

• Feito de vidro borossilicato 3.3
• Alta resistência química
• Alta resistência térmica
• Design simples e econômico
• Troca rápida possível
• Duas partes

Execuções:

• K = junta esférica retificada S29
• OK = junta esférica retificada S29 com anel de vedação
• GL = Rosca de vidro com oliva GL18
• NW = Flange de vácuo
• Dimensões especiais
• Conexões especiais



Armadilhas frias simples, também conhecidas como dedos frios, são para aplicações padrão em conjunto com bombas de vácuo. A umidade ou os solventes são condensados ​​na área de aplicação química. A armadilha fria serve para proteger a bomba de vácuo. A característica especial deste projeto é que o usuário não precisa de um tripé para segurar a armadilha fria. A armadilha fria possui uma conta com a qual é enganchada no anel de suporte do frasco Dewar. A armadilha fria pode, portanto, ser trocada de forma rápida e fácil. LN2 ou CO2 são utilizados para o resfriamento. O líquido de arrefecimento deve estar pelo menos 50 °C mais frio que a temperatura de condensação da substância.

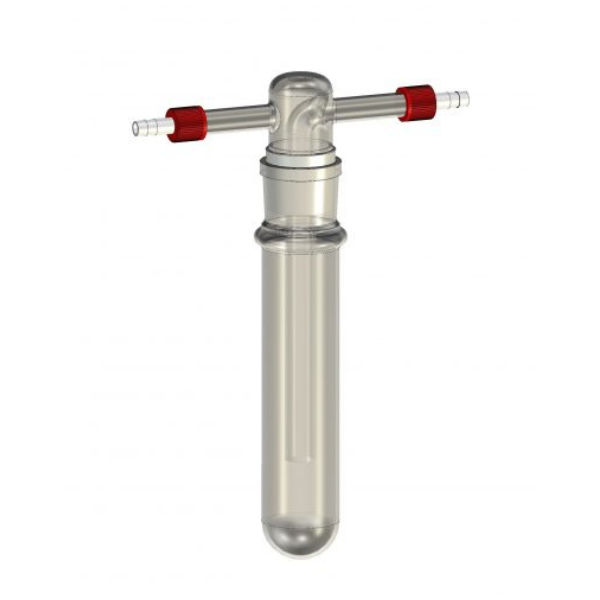

                    Tipo S 29 GL-Z



___________________________________________________________________________________________________



Versão Curta S29-Z

       Tipo S 29-K-Z            Tipo S 29-O-Z          Tipo S 29-GL-Z        Tipo S 29-NW16-Z / NW25-Z



Dados Técnicos Versão Curta

Tipo	Dedos de resfriamento teoricamente. Vol. [ml]	Condensado teórico. Vol. [ml]	Refrigerante para Dewar	Tipo de conexão	Nº do artigo
S 29-K-Z	150	1000	12C	Spherical ground joint S29	17405
S 29-O-Z	150	1000	12C	Spherical ground joint S29 with O-ring seal	17406
S 29-GL-Z	150	1000	12C	Glass thread GL18 with olive	17407
S 29-NW16-Z	150	1000	12C	Vacuum flange KF-NW 16	17405-NW16
S 29-NW25-Z	150	1000	12C	Vacuum flange KF-NW 25	17405-NW25

Accessórios



Grade de CO2                         Dispositivo de segurança         Conexão de rosca Pertinax
/ anel de plástico                     de junta esférica (CrNi)






Descrição	Nº do artigo
Grade de CO2	17570
Anel de plástico	1733
GL 18 Oliva	17331
Grampo de cabo S29	17341
Conexão de rosca Pertinax KF 10/16	17315
Conexão de rosca Pertinax KF 20/25	17316
Centralizador e O-ring KF 10/16	17320
Centralizador e O-ring KF 20/25	17321



Versão Longa SL29-Z

    Tipo S 29-K-Z             Tipo S 29-O-Z          Tipo S 29-GL-Z         Tipo S 29-NW16-Z / NW25-Z



Dados Técnicos Versão Longa

Tipo	Dedos de resfriamento teoricamente. Vol. [ml]	Condensado teórico. Vol. [ml]	Refrigerante para Dewar	Tipo de conexão	Nº do artigo
SL 29-K-Z	250	2000	18C	Spherical ground joint S29	17415
SL 29-O-Z	250	2000	18C	Spherical ground joint S29 with O-ring seal	17416
SL 29-GL-Z	250	2000	18C	Glass thread GL18 with olive	17417
SL 29-NW16-Z	250	2000	18C	Vacuum flange KF-NW 16	17415-NW16
SL 29-NW25-Z	250	2000	18C	Vacuum flange KF-NW 25	17415-NW25

Accessórios



Grade de CO2                         Dispositivo de segurança         Conexão de rosca Pertinax
/ anel de plástico                     de junta esférica (CrNi)




Descrição	Nº do artigo
Grade de CO2	17570
Anel de plástico	1733
GL 18 Oliva	17331
Grampo de cabo S29	17341
Conexão de rosca Pertinax KF 10/16	17315
Conexão de rosca Pertinax KF 20/25	17316
Centralizador e O-ring KF 10/16	17320
Centralizador e O-ring KF 20/25	17321
